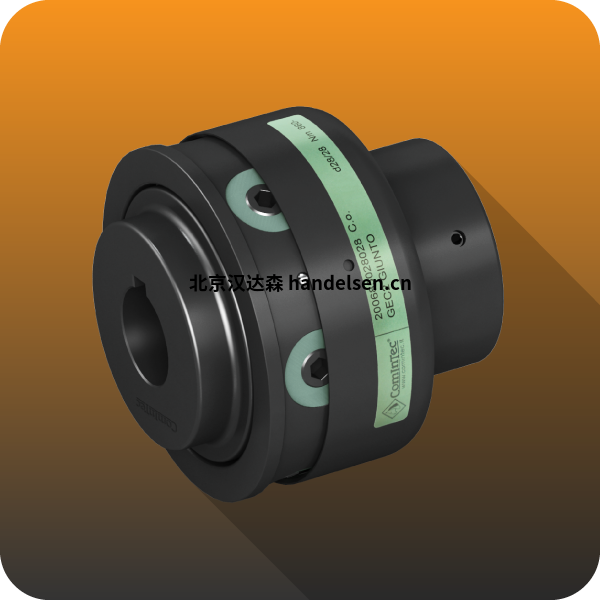

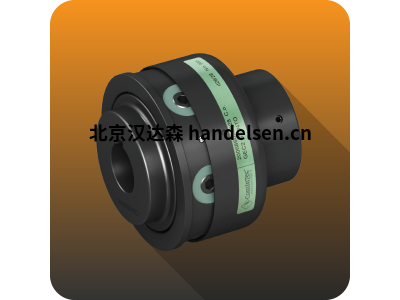

comintec GEC系列緊湊型彈性聯軸器



高達35000Nm的扭矩，最大孔徑180mm

GEC聯軸器由兩個全車削的鋼制（UNI EN10083/98）軸轂構成。這兩個軸轂通過鋼制的高強度徑向銷連接在彈性元件內。   這些徑向銷及其相關的彈性元件由一條外部圈帶保護，使該聯軸器具備了很高的保護等級。   這種結構特點使用戶能夠通過更換彈性元件來進行維護，而無需拆卸兩個傳動軸轂/軸，從而減少了維修時間，優化了工廠生產力。   特別適用于連接Pelton渦輪機、發動機與蝸桿壓縮機之間的聯結，而且整體上很適合于必須保證安全性的傳動，同時又不會降低這種傳動的質量和效果。

高達35000Nm的扭矩，最大孔徑180mm

緊湊型彈性聯軸器 'GEC'

全車削鋼材制成，經過標準的磷化處理。

維護時無需拆卸聯軸器

適合在高溫下工作。

靜態平衡，適合吸收振動。

高的保護。

極好的扭矩值/尺寸

基本型號，可與直列軸連接。

帶有螺旋彈簧的組件可提高扭矩設置的靈敏度：…/ CM。

可提供更長的軸，用于裝配大尺寸的傳動元件：…/ ML。

提供防腐蝕表面處理。

可提供介入信號環。

扭矩范圍從2.5到12000 Nm; 最高 直徑ø120毫米

產品種類：

DSR：滾子扭矩限制器

DSR / ML：帶有更長軸的滾子扭矩限制器

DSR / FS：帶有支撐法蘭的滾子扭矩限制器

DSR + GTR：帶有扭轉剛性聯軸器的滾子扭矩限制器

DSR + GAS：帶有顎式聯軸器的滾子扭矩限制器

DSR + GEC：帶有緊湊彈性聯軸器的滾子扭矩限制器



ComInTec扭矩限制器帶有支撐法蘭``... / FS''的版本

基本型號，帶法蘭，用于平行軸。

帶有螺旋彈簧的組件可提高扭矩設置的靈敏度：…/ FS / CM。

提供防腐蝕表面處理。

可提供/ FIR法蘭，以減小軸向尺寸。

提供/ FAV法蘭用于萬向聯軸器連接。

扭矩范圍從2.5到12000 Nm; 最高 直徑ø120毫米

ComInTec扭矩限制器帶有1或2個觸點``EM1-EM2''的可調節桿的機電開關

防護等級IP57 DIN 40050。

可以調節桿端位置。

壓鑄鋁盒。

工作溫度范圍為-10°C至+ 85°C。

具有1個或2個觸點的電壓輸入的三種不同選擇。

初始行程0.5毫米，額外行程：4÷8毫米（取決于設置）（可能在6毫米范圍內）。
