maxon EPOS4 50/5裝配協作機器人關節運動控制器精確高效

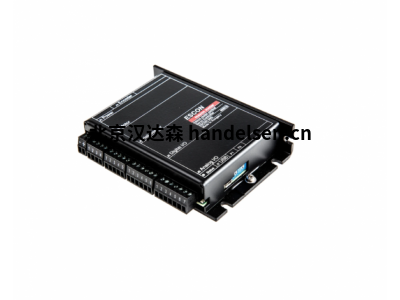

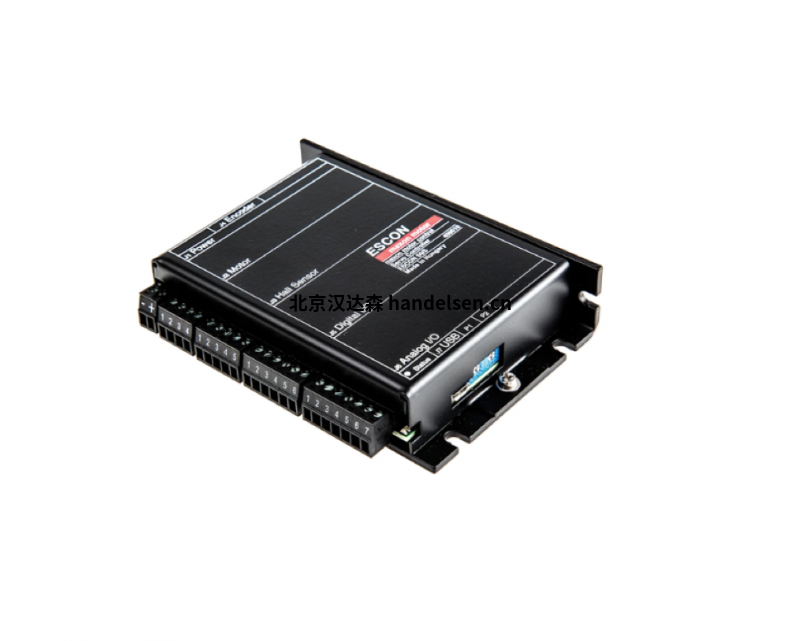

maxon ESCON 50/5伺服控制器，可以確保電機的精確控制，能可靠地執行預定的主要工作
maxon EPOS2 50/5型位置控制單元，除了電流、速度和位置的封閉式控制電路，還有一個運動插補模塊，追蹤經過編程的多軸運動曲線，通過CANopen接口可以對其進行操作。
maxon運動控制器分類：
maxon_DEC Module 24/2
maxon_DEC Module 50/5
maxon_EPOS4 Micro 24/5 CAN
maxon_EPOS4 Micro 24/5 ECAT
maxon_EPOS4 Module 24/1.5
maxon_EPOS4 Module 50/5
maxon_EPOS4 Module 50/8
maxon_EPOS4 Module 50/15
maxon_EPOS4 Comp. 24/5 3
maxon EPOS4 50/5，數字位置控制器，5 A，10 - 50 VDC
產品
重量 206 g
電機
DC電機可達 250 W
EC電機可達 250 W
傳感器
無傳感器（DC電機） 是
數字增量式編碼器（雙通道，單端） 是
數字增量式編碼器（雙通道，差分） 是
數字增量式編碼器（3通道，差分） 是
數字霍爾傳感器（EC電機） 是
SSI絕對值編碼器 是
模擬量增量式編碼器（雙通道，差分） 是
運行模式
電流控制器 是（轉矩）
轉速閉環控制器 是
位置控制器 是
電氣數據
最小工作電壓Vcc 10 V
最大工作電壓Vcc 50 V
可選最小邏輯供電電壓Vc 10 V
可選最大邏輯供電電壓Vc 50 V
最大輸出電壓（系數 * Vcc） 0.9
最大輸出電流Imax 15 A
峰值輸出電流最長持續時間Imax 15 s
連續輸出電流Icont 5 A
功率輸出級PWM時鐘頻率 50 kHz
PI電流環控制采樣頻率 25 kHz
PI速度環控制采樣頻率 2.5 kHz
PID位置控制采樣頻率 2.5 kHz
最大效率 98 %
最大轉速（DC電機） 100000 rpm
1極對EC電機方波換向時的最大轉速 100000 rpm
1極對EC電機正弦波換向時的最大轉速 50000 rpm
內置電機扼流圈/每相 15 µH
輸入端
霍爾傳感器信號 H1, H2, H3
編碼器信號 A, A\, B, B\, I, I\
編碼器最大輸入頻率 6.2 MHz
傳感器信號 A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\
數字量輸入 8
數字輸入功能 limit switch, reference switch, general purpose, touch probe
模擬輸入量 2
分辨率，范圍，電路 12 比特，-10…+10V，差分式
模擬輸入功能 General Purpose, Set Value Current, Set Value Velocity
撥碼開關功能 CAN 總線節點 ID、自動比特率、CAN 總線端、I/O 電平（TTL、PLC）
變速箱選擇注意事項：
對于短時負載工況，還需要考慮減速箱的短時轉矩。
在可能的情況下，不應超過減速箱的最大輸入速度，這限制了在給定運行轉速下的最大允許減速比
齒輪箱選擇好后，利用換算到電機軸的數據來選擇合適的電機。
