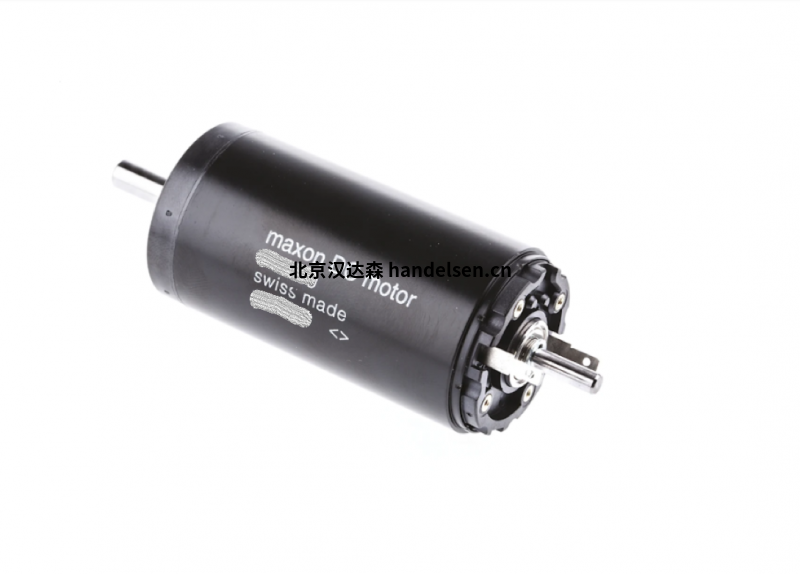

maxon A-max22直流電機測量?jī)x器色譜分析儀器平臺驅動電機
maxon A-max電機采用高效空芯杯轉子和鋁鎳鈷磁鋼，具有高功率密度
無芯繞組的直流電機不使用鐵芯，中心磁體位置允許使用強磁體，從而在氣隙中產生高磁通密度，磁通量限制小，因此可以產生高扭矩
maxon有刷電機分類：
maxon_RE 6
maxon_RE 8
maxon_RE 10
maxon_RE 13
maxon_RE 16
maxon_RE 25
maxon_RE 30
maxon_RE 40
maxon_RE 50
maxon_RE 65
maxon_A-max 12
maxon_A-max 16
maxon_A-max 19
maxon_A-max 22
maxon_A-max 26
maxon_A-max 32
maxon A-max22稀有金屬電刷 CLL, 5 Watt, 帶端子
額定電壓值
額定電壓 12 V
空載轉速 10400 rpm
空載電流 16.8 mA
額定轉速 7770 rpm
額定轉矩（最大連續轉矩） 6.24 mNm
額定電流（最大連續負載電流） 0.586 A
堵轉轉矩 24.3 mNm
堵轉電流 2.23 A
最大效率 84 %
特征值
相間電阻 5.39 ?
相間電感 0.362 mH
轉矩常數 10.9 mNm/A
轉速常數 875 rpm/V
轉速/轉矩斜率 432 rpm/mNm
機械時間常數 19.7 ms
轉子慣量 4.36 gcm²
熱參數
外殼-環境熱阻 20 K/W
繞組-外殼熱阻 6 K/W
繞組熱時間常數 10.2 s
電機熱時間常數 313 s
環境溫度 -30...+65 °C
繞組最高允許溫度 +85 °C
機械參數
軸承類型 燒結軸承
最大允許轉速 16000 rpm
軸向間隙 0.05 - 0.15 mm
徑向間隙 0.012 mm
最大軸向載荷（動態） 1 N
最大軸向壓配合力（靜態） 80 N
（靜態，支撐軸） 0 N
最大徑向載荷 2.8 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 9
重量
54 g
低噪齒輪箱特點有哪些？
噪音主要來自于減速箱輸入級。以下措施有助于降低噪音：
減小輸入轉速，從而降低間的相對速度
在輸入級采用塑料齒輪
低噪音減速箱通常由蝸輪和行星齒輪組成。
在第一級，由一個單獨安裝的蝸輪驅動三個偏置的行星輪，這三個行星輪與特別的內齒輪相嚙合。
后面的減速級則與普通的行星齒輪相同：
低噪音
第一級高減速比
其它特性與行星齒輪相同
