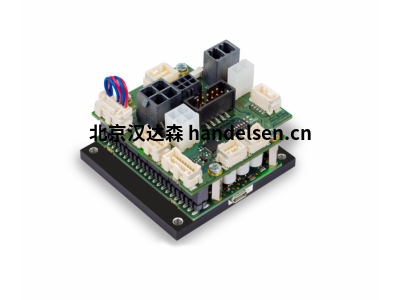

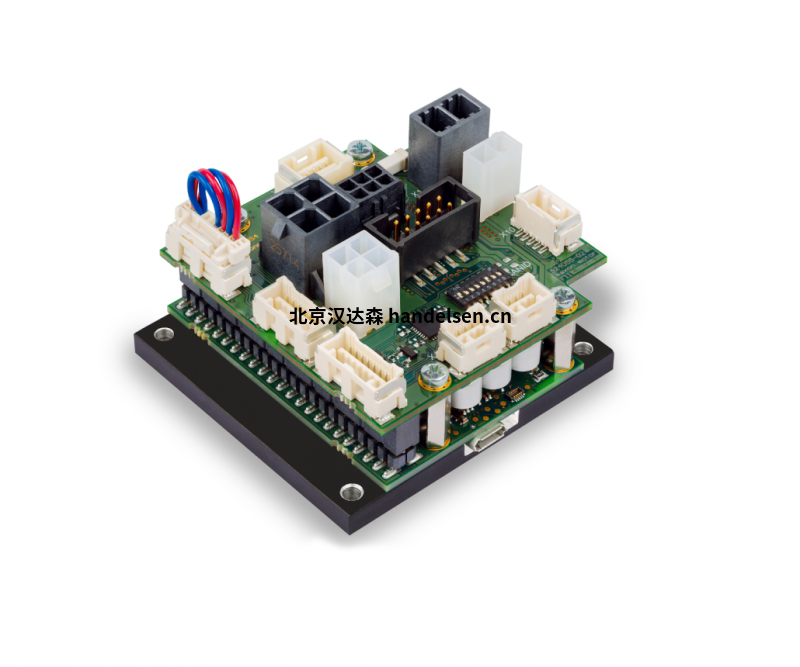

maxon EPOS450/5數字位置控制器工業機器人關節驅動器

maxon EPOS450/5數字位置控制器工業機器人關節驅動器
maxon EPOS2 50/5型位置控制單元，除了電流、速度和位置的封閉式控制電路，還有一個運動插補模塊，追蹤經過編程的多軸運動曲線，通過CANopen接口可以對其進行操作。

maxon直流電機驅動器分類：

maxon EPOS450/5數字位置控制器，5 A，10 - 50 VDC

產品

重量 206 g

電機

DC電機可達 250 W

EC電機可達 250 W

傳感器

無傳感器（DC電機） 是

數字增量式編碼器（雙通道，單端） 是

數字增量式編碼器（雙通道，差分） 是

數字增量式編碼器（3通道，差分） 是

數字霍爾傳感器（EC電機） 是

SSI絕對值編碼器 是

模擬量增量式編碼器（雙通道，差分） 是

運行模式

電流控制器 是（轉矩）

轉速閉環控制器 是

位置控制器 是

電氣數據

最小工作電壓Vcc 10 V

最大工作電壓Vcc 50 V

可選最小邏輯供電電壓Vc 10 V

可選最大邏輯供電電壓Vc 50 V

最大輸出電壓（系數 * Vcc） 0.9

最大輸出電流Imax 15 A

峰值輸出電流最長持續時間Imax 15 s

連續輸出電流Icont 5 A

功率輸出級PWM時鐘頻率 50 kHz

PI電流環控制采樣頻率 25 kHz

PI速度環控制采樣頻率 2.5 kHz

PID位置控制采樣頻率 2.5 kHz

最大效率 98 %

最大轉速（DC電機） 100000 rpm

1極對EC電機方波換向時的最大轉速 100000 rpm

1極對EC電機正弦波換向時的最大轉速 50000 rpm

內置電機扼流圈/每相 15 µH

輸入端

霍爾傳感器信號 H1, H2, H3

編碼器信號 A, A\, B, B\, I, I\

編碼器最大輸入頻率 6.2 MHz

傳感器信號 A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\

數字量輸入 8

數字輸入功能 limit switch, reference switch, general purpose, touch probe

模擬輸入量 2

分辨率，范圍，電路 12 比特，-10…+10V，差分式

模擬輸入功能 General Purpose, Set Value Current, Set Value Velocity

撥碼開關功能 CAN 總線節點 ID、自動比特率、CAN 總線端、I/O 電平（TTL、PLC）



正齒齒輪箱特點有哪些？

齒輪箱由一級或多級齒輪組組成。

一級代表一對齒輪，第一個齒輪 (小齒輪) 直接安裝在電機軸上。

輸出軸的軸承通常采用燒結材料制成。

特點：

用于低轉矩

輸出轉矩略低

減速比為范圍高

噪音等級低

高效率
