maxonDC-max稀有金屬電刷電機在仿真機器人領域的應用
電機的運行轉數達到每分鐘6740，配備性能強大的鋁鎳鈷永磁鐵，及無鐵芯的maxon繞組，特點是無磁性頓轉扭矩，電磁干擾小，穩定可靠。
maxon直流電機分類與特點：
maxon DCX電機和齒輪箱的特點在于功率密度高、結構堅固，適用于電池驅動的應用場合，可以承受振動和沖擊載荷。
maxon A-max系列有刷電機，采用空芯杯轉子和鋁鎳鈷磁鋼，具有高功率密度。范圍：直徑12 – 32mm，功率0.5 – 20W。
maxon RE-max系列有刷電機，電機采用釹磁鋼，具備高功率。范圍：直徑13 – 29毫米，功率0.75 – 22W。
maxon RE系列有刷電機，配備性能磁鐵（稀土材質），電機的效率可達90 %。范圍：直徑6 – 65毫米，功率0.3 – 250W。

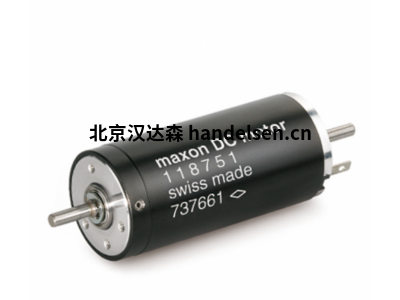

DC-max 22 S Ø22 mm，稀有金屬電刷CLL，滑動軸承
額定電壓值
額定電壓 24 V
空載轉速 5090 rpm
空載電流 4.62 mA
額定轉速 3450 rpm
額定轉矩（最大連續轉矩） 10.4 mNm
額定電流（最大連續負載電流） 0.236 A
堵轉轉矩 32.3 mNm
堵轉電流 0.721 A
最大效率 85 %
特征值
相間電阻 33.3 ?
相間電感 2.21 mH
轉矩常數 44.8 mNm/A
轉速常數 213 rpm/V
轉速/轉矩斜率 159 rpm/mNm
機械時間常數 8.39 ms
轉子慣量 5.05 gcm²
熱參數
外殼-環境熱阻 20 K/W
繞組-外殼熱阻 6 K/W
繞組熱時間常數 15.5 s
電機熱時間常數 538 s
環境溫度 -30...+65 °C
繞組最高允許溫度 +85 °C
機械參數
最大允許轉速 9000 rpm
軸向間隙 0.05 mm，徑向負載為 < 0 N 時
0.15 mm，徑向負載為 > 0 N 時
徑向間隙 0.012 mm
最大軸向載荷（動態） 1 N
最大軸向壓配合力（靜態） 80 N
（靜態，支撐軸） 420 N
最大徑向載荷 2.8 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 9
重量 54 g
重負荷行星減速箱特點：
HD (重負荷) 減速箱的特點在于其堅固的結構。
不銹鋼的采用以及連接處的優化焊接工藝確保了對于極端使用環境的適應性。
