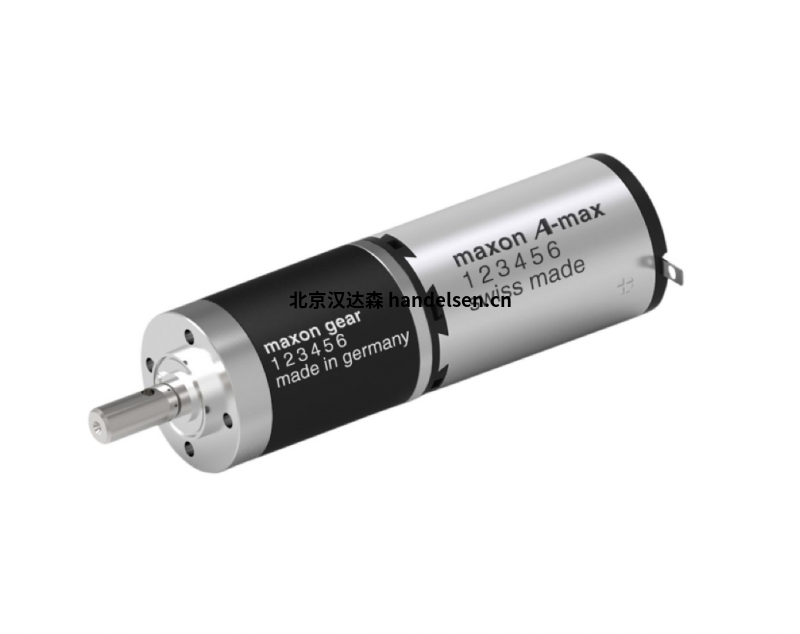

maxonA-max26有刷直流電機maxon348096電機齒輪箱組合
行星齒輪箱 GP 26 B Ø26 mm, 0.5 - 2.0 Nm, 陶瓷材質
電機 A-max 26 Ø26 mm, 石墨電刷, 11 Watt, 帶端子
A-max 26 Ø26 mm, 石墨電刷, 11 Watt, 帶端子
額定電壓值
額定電壓 42 V
空載轉速 7880 rpm
空載電流 15.5 mA
額定轉速 5840 rpm
額定轉矩（最大連續轉矩） 18.1 mNm
額定電流（最大連續負載電流） 0.373 A
堵轉轉矩 70.3 mNm
堵轉電流 1.4 A
最大效率 80 %
特征值
相間電阻 30.1 ?
相間電感 2.99 mH
轉矩常數 50.3 mNm/A
轉速常數 190 rpm/V
轉速/轉矩斜率 113 rpm/mNm
機械時間常數 14.9 ms
轉子慣量 12.5 gcm²
熱參數
外殼-環境熱阻 13.2 K/W
繞組-外殼熱阻 3.2 K/W
繞組熱時間常數 11.9 s
電機熱時間常數 474 s
環境溫度 -30...+85 °C
繞組最高允許溫度 +125 °C
機械參數
軸承類型 Waelzlager
最大允許轉速 10400 rpm
軸向間隙 0.1 - 0.2 mm
徑向間隙 0.025 mm
最大軸向載荷（動態） 5 N
最大軸向壓配合力（靜態） 75 N
（靜態，支撐軸） 1200 N
最大徑向載荷 20.5 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 13
重量 119 g
行星齒輪箱 GP 26 B Ø26 mm, 0.5 - 2.0 Nm, 陶瓷材質 | 陶瓷版
一般數據
齒輪箱類型 GP
外徑 26 mm
版本 標準型號
齒輪箱數據
減速比 231 : 1
絕對減速比 192375/832
最大電機軸直徑 3.2 mm
級數 4
最大連續轉矩 1.8 Nm
瞬時允許輸出轉矩 2.7 Nm
輸出端相對于輸入端的旋轉方向 =
最大效率 49 %
空載下齒輪箱平均背隙 2 °
慣量 0.4 gcm²
齒輪箱長度（L1） 49.6 mm
最大連續輸出功率 6.5 W
最大瞬時輸出功率 9.8 W
技術參數
輸出端軸承 球軸承
徑向間隙 最大0.08 mm, 10 mm（距離法蘭）
軸向間隙 0 - 0.1 mm
最大徑向載荷 100 N, 10 mm（距離法蘭）
最大軸向載荷（動態） 100 N
最大軸向壓配合力 100 N
最大連續輸入轉速 8000 rpm
最大瞬時輸入轉速 8000 rpm
建議溫度范圍 -40...+100 °C
擴展溫度范圍 100...+100 °C
重量 130 g
