maxonRE35直流有刷電機maxon348145電機齒輪箱組合現貨供應
行星齒輪箱 GP 32 A Ø32 mm, 0.75 - 4.5 Nm, 金屬材質

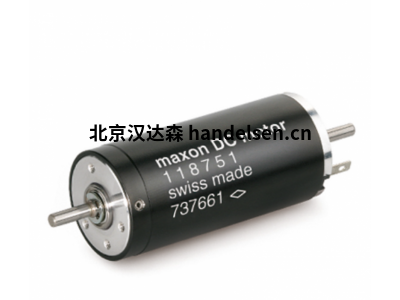

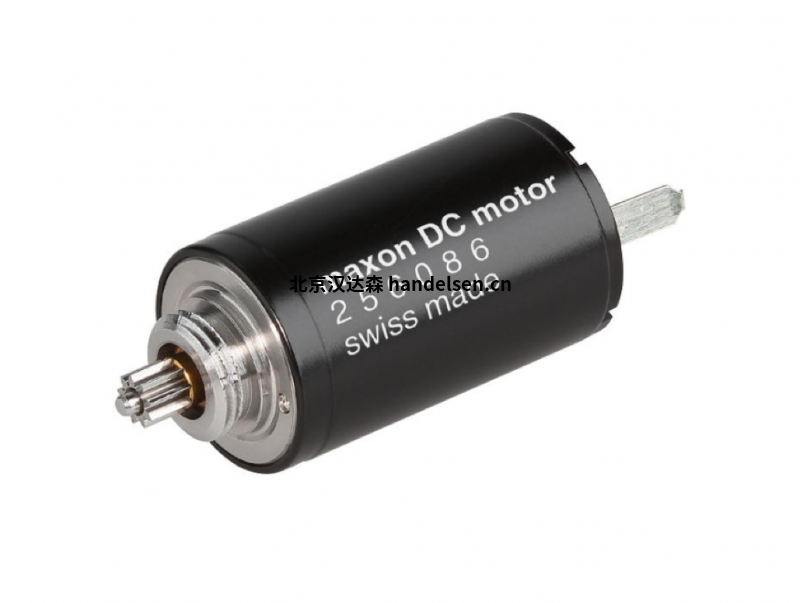

電機 RE 35 Ø35 mm, 石墨電刷, 90 Watt
maxonRE35直流有刷電機參數：
額定電壓 24 V
空載轉速 7750 rpm
空載電流 128 mA
額定轉速 6970 rpm
額定轉矩（最大連續轉矩） 107 mNm
額定電流（最大連續負載電流） 3.8 A
堵轉轉矩 1200 mNm
堵轉電流 41.2 A
最大效率 87 %
特征值
相間電阻 0.582 ?
相間電感 0.191 mH
轉矩常數 29.2 mNm/A
轉速常數 328 rpm/V
轉速/轉矩斜率 6.54 rpm/mNm
機械時間常數 5.41 ms
轉子慣量 79 gcm²
熱參數
外殼-環境熱阻 6.2 K/W
繞組-外殼熱阻 2 K/W
繞組熱時間常數 33 s
電機熱時間常數 707 s
環境溫度 -30...+100 °C
繞組最高允許溫度 +155 °C
機械參數
軸承類型 Waelzlager
最大允許轉速 12000 rpm
軸向間隙 0.05 - 0.15 mm
徑向間隙 0.025 mm
最大軸向載荷（動態） 5.6 N
最大軸向壓配合力（靜態） 110 N
（靜態，支撐軸） 1200 N
最大徑向載荷 28 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 13
重量 340 g
行星齒輪箱 GP 32 A數據
齒輪箱類型 GP
外徑 32 mm
版本 標準型號
齒輪箱數據
減速比 14 : 1
絕對減速比 676/49
最大電機軸直徑 6 mm
級數 2
最大連續轉矩 2.25 Nm
瞬時允許輸出轉矩 3.4 Nm
輸出端相對于輸入端的旋轉方向 =
最大效率 75 %
空載下齒輪箱平均背隙 0.8 °
慣量 0.8 gcm²
齒輪箱長度（L1） 36.4 mm
最大連續輸出功率 61 W
最大瞬時輸出功率 76 W
技術參數
輸出端軸承 球軸承
徑向間隙 最大0.14 mm, 5 mm（距離法蘭）
軸向間隙 最大 0.4 mm
最大徑向載荷 140 N, 10 mm（距離法蘭）
最大軸向載荷（動態） 120 N
最大軸向壓配合力 120 N
最大連續輸入轉速 6000 rpm
最大瞬時輸入轉速 6000 rpm
建議溫度范圍 -20...+100 °C
擴展溫度范圍 -40...+100 °C
重量 162 g
