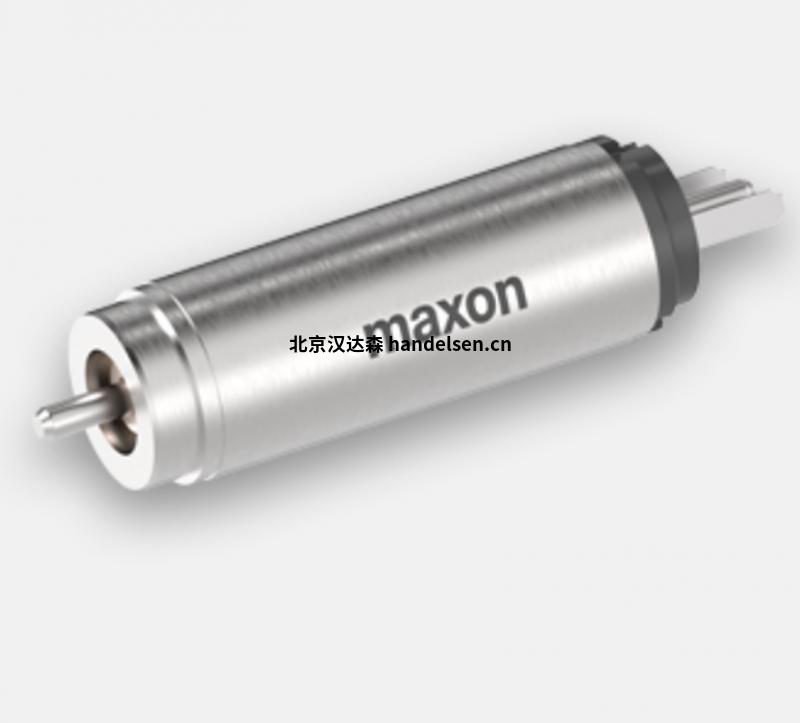

maxon EC22無刷直流電機功率80Watt無傳感器半導體行業真空應用
maxon EC 22 HD無刷電機沒有步進電機運行噪音及振動的缺點，且不銹鋼激光焊接外殼，符合在真空中使用的要求，安靜且反應靈敏。
高真空度下,塑料及粘合接頭會漏氣，maxon EC 22 HD電機組裝主要是用微激光焊接完成；
輕潤滑油對低壓條件會有反應，maxon EC 22 HD電機采用惰性強的潤滑劑，在高真空條件下不會蒸發
電機高溫設計，可承受暴露在 120 °C 的可控真空環境。
maxon無刷電機具體分類：
maxon_EC 10
maxon_EC 22 HD
maxon_EC 32
maxon_EC 45
maxon_EC 40
maxon_EC 22 HD
maxon_EC 45
maxon_EC 60
maxon_EC-max 16
maxon_EC-max 22
maxon_EC-max 30
maxon_EC-max 40
maxon_EC-4pole 22 HP
maxon_EC-4pole 30 HP
maxon_EC-4pole 30
maxon_EC-4pole 32 HD
maxon EC22無刷直流電機功率80Watt無傳感器真空應用
額定電壓值
額定電壓 48 V
空載轉速 13200 rpm
空載電流 83.1 mA
額定轉速 11400 rpm
額定轉矩（最大連續轉矩） 56.6 mNm
額定電流（最大連續負載電流） 1.7 A
堵轉轉矩 460 mNm
堵轉電流 13.4 A
最大效率 85 %
特征值
相間電阻 3.59 ?
相間電感 0.626 mH
轉矩常數 34.4 mNm/A
轉速常數 278 rpm/V
轉速/轉矩斜率 29 rpm/mNm
機械時間常數 2.31 ms
轉子慣量 7.63 gcm²
熱參數
外殼-環境熱阻 9.12 K/W
繞組-外殼熱阻 0.92 K/W
繞組熱時間常數 5.84 s
電機熱時間常數 462 s
環境溫度 -55...+200 °C
繞組最高允許溫度 +240 °C
機械參數
軸承類型 Waelzlager
最大允許轉速 20000 rpm
軸向間隙 0 mm，徑向負載為 < 5 N 時
0.14 mm，徑向負載為 > 5 N 時
最大軸向載荷（動態） 8 N
最大軸向壓配合力（靜態） 98 N
（靜態，支撐軸） 250 N
最大徑向載荷 16 N, 5 mm（距離法蘭）
其它參數
極對數 1
相數 3
重量 210 g
正齒齒輪箱特點
齒輪箱由一級或多級齒輪組組成。
一級代表一對齒輪，第一個齒輪 (小齒輪) 直接安裝在電機軸上。
輸出軸的軸承通常采用燒結材料制成。
特點：
用于低轉矩
輸出轉矩略低
減速比為范圍高
噪音等級低
高效率
