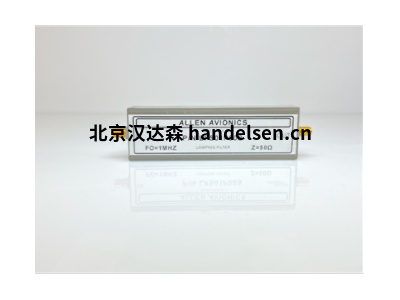

AllenAvionics高性能低通濾波器LPS系列

AllenAvionics高性能低通濾波器LPS系列

　　艾倫航空電子高性能濾波器使用11極切比雪夫或橢圓函數。它們是使用

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　適用于最精確信號調節高性能測試的規范和技術

　　應用。在典型應用中，它們用于增強所有測試生成器和信號發生器的性能

　　用于測試A到D、D到A轉換器、放大器和其他電子元件的源。他們改進了

　　用于諧波失真和互調的所有頻譜分析儀的選擇性和動態范圍

　　測量。其設計通過基頻，衰減小于1.0 dB，且

　　衰減超過95分貝的所有諧波。如果您的測試應用程序需要平衡或差分過濾器，則

　　過濾器可采用差分配置。如果你不需要這樣一個好的過濾器，需要一些甚至更好的

　　更好或需要特定的安裝配置，請參閱我們的“自定義過濾器”信息或與我們聯系并告訴我們

　　你需要什么。我們可能已經有一個自定義過濾器來滿足您的設計要求

　　高性能過濾器規格。

　　頻率范圍：1千赫至500兆赫

　　阻抗范圍：z=50歐姆

　　形狀因子：E

　　Q范圍：5至50

　　最大紋波：.25dB

　　最大插入損耗：1dB

　　結構：環氧樹脂封裝在金屬罐中

　　溫度范圍：-30攝氏度至+70攝氏度

　　功率處理：1至5瓦

　　零件號規范”(LPSmmPkkC)：

　　低通標準高性能濾波器

　　mmPkk基頻，mm表示MHz值，kk表示KHz值

　　9位數字：刪除KHz值的前導“m”，刪除MHz值的尾隨“k”

　　毫米：兆赫值-這可以是P軸左側兆赫位置的1到4個位置

　　LPS35P00C=35MHz

　　這是一個介于MHz和KHz之間的小數點分頻器

　　kk：這可以是2到4個位置來指定KHz濾波器

　　LPSP0015C=1.5KHz

　　LPS0P010C=10KHz

　　LPS01P50C=1.5 MHz

　　C：連接器樣式：

　　B=BNC;S=SMA連接器;N=類型N

 Style LPS0P001B 1 KHZ 50 Ohms Elliptic P1 LPSP0015B 1.5 KHZ 50 Ohms Elliptic P1 LPS0P002B 2 KHZ 50 Ohms Elliptic P1 LPSP0024B 2.4 KHZ 50 Ohms Elliptic P1 LPS0P003B 3 KHZ 50 Ohms Elliptic P1 LPSP0036B 3.6 KHZ 50 Ohms Elliptic P1 LPSP0048B 4.8 KHZ 50 Ohms Elliptic P1 LPS0P005B 5 KHZ 50 Ohms Elliptic P1 LPS00P01B 10 KHZ 50 Ohms Chebyshev P1 LPS00P02B 20 KHZ 50 Ohms Elliptic P1 LPS0P025B 25 KHZ 50 Ohms Chebyshev P1 LPS00P05B 50 KHZ 50 Ohms Chebyshev P1 LPS00P10B 100 KHZ 50 Ohms Chebyshev P1 LPS0P165B 165 KHZ 50 Ohms Chebyshev P1 LPS00P20B 200 KHZ 50 Ohms Chebyshev P1 LPS0P330B 330 KHZ 50 Ohms Chebyshev P1 LPS00P50B 500 KHZ 50 Ohms Chebyshev P1 LPS00P60B 600 KHZ 50 Ohms Chebyshev P1 LPS01P00B 1 MHZ 50 Ohms Chebyshev P LPS01P50B 1.5 MHZ 50 Ohms Chebyshev P LPS02P00B 2.0 MHZ 50 Ohms Chebyshev P LPS02P50B 2.5 MHZ 50 Ohms Chebyshev P LPS03P00B 3.0 MHZ 50 Ohms Chebyshev P LPS05P00B 5.0 MHZ 50 Ohms Chebyshev P LPS10P00B 10.0 MHZ 50 Ohms Chebyshev O LPS12P00B 12.0 MHZ 50 Ohms Chebyshev O LPS15P00B 15.0 MHZ 50 Ohms Chebyshev O LPS20P00B 20.0 MHZ 50 Ohms Chebyshev O LPS30P00B 30.0 MHZ 50 Ohms Chebyshev O LPS50P00B 50.0 MHZ 50 Ohms Chebyshev O LPS70P00B 70.0 MHZ 50 Ohms Chebyshev M LPS100P0B 100.0 MHZ 50 Ohms Chebyshev M LPS200P0B 200.0 MHZ 50 Ohms Chebyshev N LPS250P0B 250.0 MHZ 50 Ohms Chebyshev N LPS500P0B 500.0 MHZ 50 Ohms Chebyshev N LPS1000PB 1,000 MHZ 50 Ohms Chebyshev N
