TELMEC濾波器 165VHF系列頻帶118-144兆赫
產品詳情
TELMEC帶通濾波器 165VHF
可在一個4單元19英寸機柜中分配多達2個VHF范圍內的單腔或雙腔帶通濾波器。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶：118-144兆赫
阻抗：50歐
最大功率：100W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸：19英寸機架，4HU，深度670毫米
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC帶通濾波器 180VHF
在一個 4 單元 19 英寸機柜中最多可分配 2 個通道的單腔或雙腔帶通濾波器。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶：118 – 144 兆赫
阻抗：50 歐
最大功率：100W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸：19 英寸機架，4HU，深度 700 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
用于ATC應用的濾波器和組合器
基站的發射機和接收機組通過多耦合網絡耦合成單個天線，從而大大提高了基站效率。
通過提供合適的濾波器，我們實現了發射器和接收器之間的高度隔離，從而以低插入損耗獲得所需的選擇性。

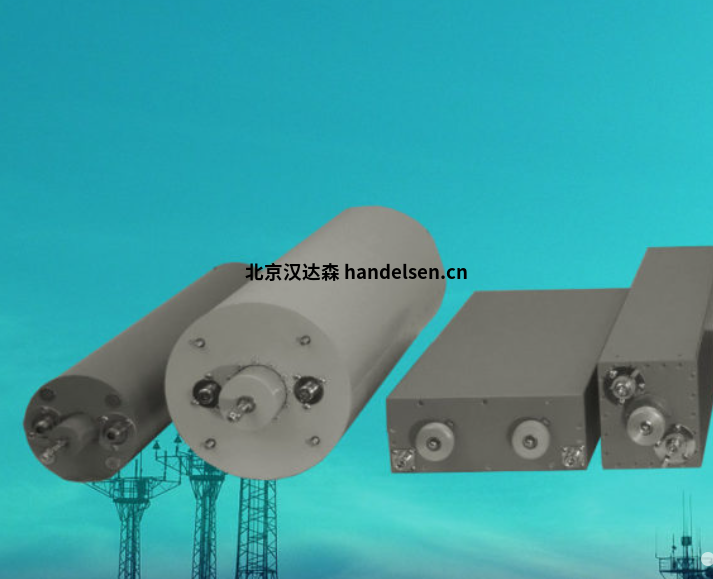

我們提供各種帶有機械腔的產品。產品包括 VHF 和 UHF 頻率范圍內的帶阻、帶通陷波濾波器和組合器。
組合器用于組裝不同尺寸的腔體。使用的配置是星點、歧管和雙橋。
VHF 范圍內使用的腔體是：
甚高頻 085 矩形085型腔 85 x 216 毫米。（雙倍的） AST-1506
甚高頻120 矩形120腔 108 x 122 毫米。 AST-1034
甚高頻165 矩形165腔 165 x 210 毫米。 AST-1360
甚高頻 180 矩形180腔 108 x 165 毫米。 AST-1023
甚高頻 210 方形210型腔 210 x 210 毫米。 AST-0610
甚高頻 280 矩形280腔 280 x 210 毫米。 AST-1003
甚高頻 100 第 100 輪 120 毫米。直徑 AST-0108
甚高頻 200 第 200 輪 200 毫米。直徑 AST-0152
在 UHF 范圍內使用的腔體是：
超高頻120 矩形120腔 108 x 122 毫米。 AST-1052
超高頻210 方形210型腔 210 x 210 毫米。 AST-1193
超高頻 280 矩形280腔 280 x 210 毫米。 AST-1111
超高頻100
第 100 輪
120 毫米。直徑
AST-0149
