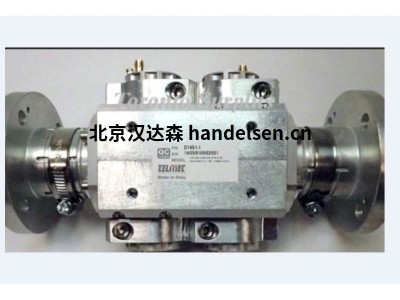

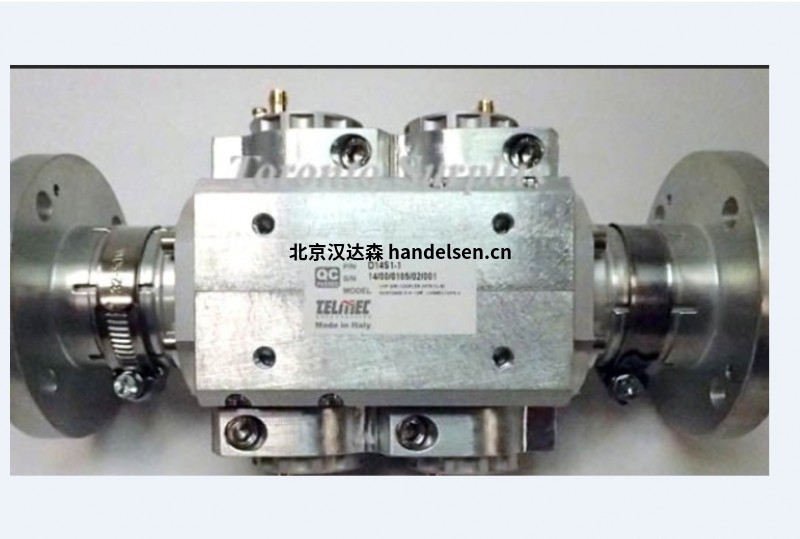

TELMEC AST-1034 系列濾波器

質量理念是我們公司理念的一部分，因?yàn)槲覀儗?duì)制造過程的高標準必須包括對組件尺寸和表面光潔度的嚴格控制



用于 ATC 應用的濾波器和合路器

基站的發射機和接收機組通過多耦合網絡耦合到單個天線中，從而大大提高了基站的效率。



通過提供適當?shù)臑V波器，我們?cè)诎l(fā)射器和接收器之間實現了高度隔離，從而獲得了所需的選擇性和低插入損耗。



我們提供各種采用機械腔制造的產品。這些產品包括 VHF 和 UHF 頻率范圍內的帶阻、帶通陷波濾波器和合路器。

組合器用于組裝不同大小的型腔。使用的配置是星形、歧管和雙橋。







VHF 系列中使用的腔體是：



TELMEC AST-1506 系列

TELMEC AST-1034 系列

TELMEC AST-1360系列

TELMEC AST-1023 系列

TELMEC AST-0610 系列

TELMEC AST-1003 系列

TELMEC AST-0108

TELMEC AST-0152





VHF 自動調諧帶通濾波器 VHF 210 雙腔

5 個單元雙耦合腔自動調諧是緊急站點的關鍵因素。高選擇性、擴展的頻率范圍和快速的調諧時間使現場操作變得容易。獨立的調諧能力和精度提供了最佳的軟件控制匹配性能。

提供自定義數據接口。





型：

TELMEC FPBA210-V/2 （雙腔）





電氣規格

頻帶： 112 - 156兆赫

阻抗： 50 ?

最大功率： 200W 連續波

接口： 以太網、RS232、RS485 或 RS422。

機械規格

連接器類型： N 內螺紋

尺寸： 19 英寸機架，5HU，深度 690 毫米

工作溫度： -10°C 至 +55°C

調優方法： 自動、伸縮式機芯

自動帶通濾波器 駐波比 調整時間 Insertion Loss 選擇性

FPBA210-V/2 （雙腔） ≤ 1.6 ： 1 Typ.6 秒 小于 2dB > 30 dB（± 0.4% 時）







VHF 自動調諧帶通濾波器 085 VHF 雙腔



當空間有限時，2 個單位高度、雙耦合腔自動調諧濾波器是一個關鍵因素。高選擇性、擴展的頻率范圍和快速的調諧時間使現場操作變得容易。獨立的調諧能力和精度提供了最佳的軟件控制匹配性能。提供自定義數據接口。



型：

TELMEC FPBA085-V/2





電氣規格

頻帶： 112 - 156兆赫

阻抗： 50 ?

最大功率： 50W 連續波

接口 以太網、RS232、RS485 或 RS422。

機械規格

連接器類型： N 內螺紋

尺寸： 1/2 19 英寸機架，2HU，深度 580 毫米。

工作溫度： -10°C 至 +55°C

調優方法： 自動、伸縮式機芯

自動帶通濾波器 回波損耗 調整時間 Insertion Loss 選擇性

FPBA085-V/2 > 14 分貝 典型值 4 秒 小于 2dB > 20 dB @ ± 0.4% f0

> 35 dB @ ± 1 % f0
