TELMEC濾波器 210VHF型號頻帶112-156兆赫常用于機場
產品介紹
TELMEC陷波濾波器 210VHF
當工作頻率和拒絕頻率之間的窄間距需要高衰減時，使用陷波濾波器。衰減和插入損耗可以通過腔體的旋轉回路進行調整。它用于300 KHz的頻率間隔?；蚋佟Ｋ惭b在單個底座框架 5 個 19 英寸機柜中。
電氣規格
頻帶： 118 – 144 兆赫
阻抗： 50 歐
最大功率：200W 連續波
插入損耗：可調 0.5 dB ÷ 2.5 dB
機械規格
尺寸：19 英寸機架，5HU，深度 684 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動

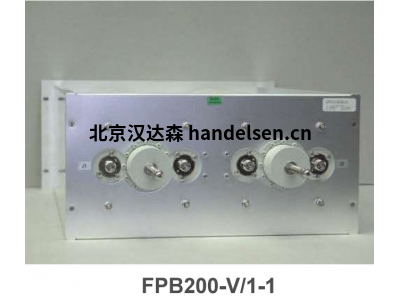

TELMEC帶通濾波器 085VHF
雙腔帶通濾波器 VHF 范圍可以分配在一個半 2 單元 19 英寸機柜中。頻率調諧通過機械旋鈕手動調節。
電氣規格
頻帶：112-156 兆赫
阻抗：50歐
最大功率：50W 連續波
插入損耗：≤ 2 分貝
機械規格
尺寸：½ 19 英寸機架，2HU，深度 560 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC雙橋合路器 280VHF
合路器允許多個無線電信道使用公共天線在一個站點上運行。MCPD 280 V 雙橋合路器保證通道之間的隔離與歧管或星點合路器有關。它們由兩個 280 毫米 VHF 腔和兩個混合設備組成。
無需儀器或腔體重新調諧即可在現場輕松擴展通道。每個通道都分配在一個 5 單元機柜中。在 42 個單元、25 英寸標準機架中最多可安裝 8 個 VHF 范圍內的頻道。. 可以添加額外的通道（最多 16 個）。
電氣規格
頻帶：118 – 144 兆赫
阻抗：50歐
輸入功率：100W 連續波
插入損耗：可調 1 ÷ 3.5 dB
機械規格
尺寸：25 英寸機架，5HU，深度 700 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
產品范圍
TELMEC 帶阻濾波器
TELMEC 帶通濾波器
TELMEC 雙橋合路器
TELMEC 濾波器和組合器
TELMEC 歧管合路器
TELMEC 陷波濾波器
用于ATC應用的濾波器和組合器
基站的發射機和接收機組通過多耦合網絡耦合成單個天線，從而大大提高了基站效率。
通過提供合適的濾波器，我們實現了發射器和接收器之間的高度隔離，從而以低插入損耗獲得所需的選擇性。

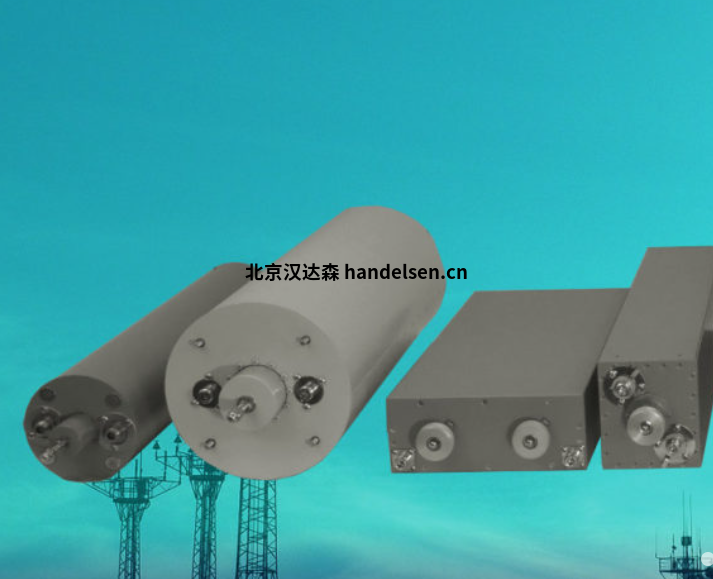

我們提供各種帶有機械腔的產品。產品包括 VHF 和 UHF 頻率范圍內的帶阻、帶通陷波濾波器和組合器。
組合器用于組裝不同尺寸的腔體。使用的配置是星點、歧管和雙橋。
VHF 范圍內使用的腔體是：
甚高頻 085 矩形085型腔 85 x 216 毫米。（雙倍的） AST-1506
甚高頻120 矩形120腔 108 x 122 毫米。 AST-1034
甚高頻165 矩形165腔 165 x 210 毫米。 AST-1360
甚高頻 180 矩形180腔 108 x 165 毫米。 AST-1023
甚高頻 210 方形210型腔 210 x 210 毫米。 AST-0610
甚高頻 280 矩形280腔 280 x 210 毫米。 AST-1003
甚高頻 100 第100輪 120毫米。直徑 AST-0108
甚高頻 200 第200輪 200毫米。直徑 AST-0152
在 UHF 范圍內使用的腔體是：
超高頻120 矩形120腔 108 x 122 毫米。 AST-1052
超高頻210 方形210型腔 210 x 210 毫米。 AST-1193
超高頻 280 矩形280腔 280 x 210 毫米。 AST-1111
超高頻100 第 100 輪 120 毫米。直徑 AST-0149
