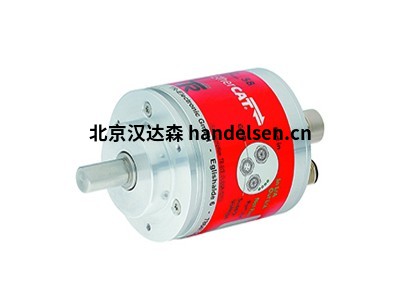

TR-Electronic絕對值編碼器AEV系列

實心軸機械類型；

具有極強的抗沖擊和抗振性；

重型機械行業適用；

最大轉速：3000 1/min-4000 1/min；

重量：0.3kg-4.0kg；

軸徑：6mm-20mm；



舞臺控制：

TRelectronic 能夠提供舞臺控制技術方面所需的具備安全性要求的絕對值編碼器，從 SIL3 / PLe 安全認證產品到線性驅動產品，我們給您定制安全的解決方案，包括：控制舞臺幕布、舞臺布景、滾動地板、燈光支架、旋轉平臺的綜合安全性、機動和手動設備的定位等。為了確保舞臺控制的安全，舞臺裝置需要做雙重安全考慮，TRelectronic 安全絕對值編碼器是一種滿足安全要求嚴苛，在同一外殼內提供兩個獨立位置信號的旋轉編碼器。根據客戶不同的要求，可提供從單編碼器加額外增量檢測信號到同一外殼中兩個完全獨立信號的 SIL 安全認證絕對值編碼器。

安全絕對值編碼器 CD_582 和 CD_75，通過光電碼盤的機械位置記錄測量角度，在對準確位置反饋的同時，PROFIsafe 也提供精確的速度反饋，從而實現安全可靠的控制監測。產品的設計和生產通過了權威 TüV 認證，達到安全完整性等級 3 ( SIL3 : IEC 61508 / EN 62061 ) 和性能等級 e ( PLe : EN ISO 13849-1 )。



TR-Electronic型號示例：

TR-Electronic CEV65S-10002

TR-Electronic CEH58M-00084

TR-Electronic CEV65S-10018

TR-Electronic CEH58M-00103

TR-Electronic CEV65S-10034

TR-Electronic CEH58M-00119

TR-Electronic CEV65S-10052



在過程數據通道 ( Profibus / Profinet ) 中傳送的主系統的位置實際值和計算速度是用來做常規任務的自動化控制，這樣的控制是非安全的，其傳輸時間為 0.5ms。安全數據通道將兩個測量系統的位置實際值進行比較。如果該差值小于設定安全閥值，認為系統是安全的。PROFIsafe 中傳送的安全位置實際值和計算安全速度值是用于安全相關的控制任務，其傳輸時間為 5ms。

SIL3 認證安全編碼器的優勢

通過 PROFIsafe 通訊：PROFIsafe 允許標準和安全數據在同一總線上傳輸，因此不需要對現有的硬件組件進行修改，并可以集成到現有的系統中。

接線更方便：因?yàn)橹苯油ㄟ^ PROFIsafe 傳輸數據，因此只需要接電源和總線就能使用，不同于常規使用的編碼器還需要經過模塊接線才能使用。

更安全：CD_582 和 CD_75 是達到 SIL3 安全認證的編碼器，內部集成了安全功能，無須配置額外的安全模塊。而其它編碼器+安全模塊只能達到 SIL2；另外電纜連接線越多，出錯的幾率就會越大，檢查越麻煩，安全系數也會大大降低。
