AMO絕對式角度測量編碼器WMRA1010A用于旋轉軸和傾斜軸

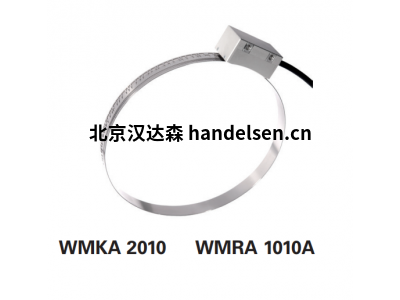

AMO絕對式角度測量編碼器WMRA1010A

AMO 編碼器采用線圈結構，許多線圈沿測量方向對齊，這是使用微型多層技術在基板上實現的。

 AMOSIN® 測量原理的一個重要特點是信號生成的準確性，使用高頻交變場抑制材料中的任何滯后。

傳感器結構（在掃描頭中）和測量刻度之間沿測量方向的相對角度運動會周期性地改變各個線圈的互感，

從而產生兩個相位差為 90° 的正弦信號。

極其精確的信號及其對環境影響的免疫力使其效果是，在評估電子設備中調節信號后，

與理想正弦形式（諧波含量）的偏差不超過 0.1%。這允許在信號數字化過程中執行高插值因子。

這可以在編碼器本身中完成，也可以在后續電子設備（CNC 等）中完成。

使用絕對測量方法時，編碼器在接通時即可獲得位置值，并可通過后續電子設備隨時調用。無需移動軸即可找到參考位置。

絕對位置信息是從刻度中讀取的，刻度由絕對代碼結構形成。為位置插入單獨的增量軌道。

技術參數

訂貨號 1189021-14

型號 WMRA1010A 3- 1800-MF-R001 .. -001-83

用于模塊化角度編碼器的測量帶環

測量方法：絕對式

測量原理：感應式

掃描方式：外部掃描

刻度載體設計：刻度環

刻劃周期：1000 µm

刻劃精度(弧長）： ±3 µm

刻線數：1800

記錄直徑： 572.31 毫米

直徑公差： ±0.03 毫米

安全概念： 機械連接松動時可排除故障。

角度測量的精度主要取決于

• 刻線的質量， • 刻線載體的穩定性。• 掃描過程的質量， • 信號處理電子元件的質量，

• 軸承刻度的偏心率， • 軸承誤差， 以及 • 與被測軸的聯軸器。

AMO絕對式角度測量編碼器WMRA1010A
