帶多頭掃描的角度測量編碼器

AMO – 具有多頭掃描功能的角度測量編碼器允許使用圓軸和旋轉軸，使絕對精度低至幾角秒。

消除了偏心安裝對測量法蘭定位精度的影響，與單編碼器頭測量編碼器相比，測量編碼器的系統精度至少提高了兩倍。

測量系統有兩種類型：

MHS – 多頭解決方案

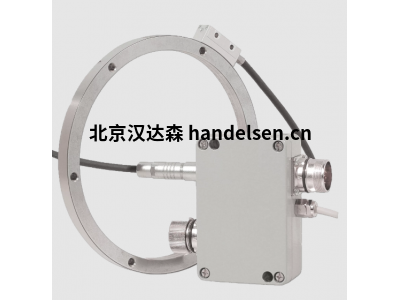

MHS – 角度測量編碼器由一個測量法蘭或環形柵尺、2 個編碼器頭和信號處理電子元件單元組成。

雙頭設計消除了軸因軸上的外部側向力而旋轉時的動態運動偏心效應，并將系統精度提高了 2 倍。

多頭掃描的描述

具有多頭掃描功能的 AMO 角度測量系統為轉臺和旋轉軸提供幾角秒的絕對精度。

將消除偏心率的影響，與單頭測量系統相比，系統精度可以提高 4 倍。

可能的錯誤來源

通常應該注意的是，角度測量系統的每個偏心安裝都會導致測量位置誤差，這與是否有整體軸承無關。

在旋轉軸上可能的誤差源的詳細視圖中，會遇到以下錯誤：

a） 系統地、每轉可重復的誤差

■ 測量法蘭相對于旋轉軸的偏心率 ■ 測量刻度的光柵誤差 ■ 軸承的跳動誤差

b） 巧合錯誤

■ 軸承的反沖■ 負載敏感變形

由于上述系統性錯誤在實踐中是無法避免的，因此我們提出了兩種經濟補償?shù)目赡苄裕?/span>

■ MHS – 多頭解決方案 ■ CHS – 校準頭解決方案

MHS 1010設計參數

MHS系列- 用于增量式角度編碼器的雙頭掃描-光柵周期 500μm 或 1000μm。

格柵周期  1000µm

接口 1Vpp TTL

每個光柵周期的位置誤差  ± 0,3µm

信號周期插值  0.5 微米或 0.1 微米 500 或 2500

信號周期 劃分因子  31.25 微米或 20 微米 32 或 50

最大輸出頻率  400KHz

電氣連接  面板，帶 M23 接頭 12 針公頭

掃描頭上的電纜長度  0,50m - 6,00m

電源 直流 24V（9V 至 36V）

功耗 ≤ 6W

典型電流消耗 ≤ 24V 時為 250mA

振動  < 200m/s² 用于 55 - 2000 Hz

休克 < 2000 m/s2 持續 6ms

工作溫度 -10°C 至 85°C

儲存溫度  -20°C 至 85°C

保護 掃描頭：IP67 評估電子元件：IP66

重量 掃描頭：10g 評估電子元件：260g

訂購代碼MHS1010HA.08..32-12/12-1440-01,50-27S12 UJ

系列 MHS

掃描 （10）外面

格柵周期（10）  1000µm

接口（08）

參考零位（RI）矩形脈沖連接 （360° el） / 用于 1Vpp

插值/除法因子（32）32 倍

掃描頭的設計（12）小型化、可插拔 M12

行數（1440）

掃描頭的電纜長度（01,50）1.5m
