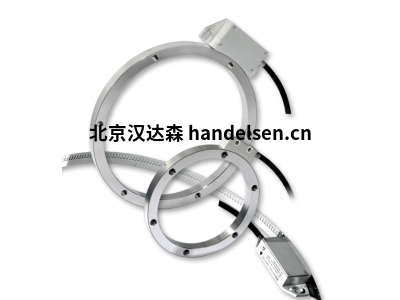

AMO絕對式角度測量編碼器WMKA 2210S

AMO 基于我們電感式測量原理提供各種角度測量編碼器。絕對式和增量式測量編碼器均可用于外部和內部測量。

非常適合我們的電感式測量編碼器的其他應用可用于機床、云臺相機的多頭位置反饋。

IP67 防護等級是對污染不敏感的防護等級，使我們的編碼器不僅具有精度，而且具有堅固性。

典型應用

直驅力矩電機，旋轉軸和傾斜軸（平移和傾斜攝像機和/或方位角和仰角），轉臺。

技術參數

訂貨號1157647-F4

型號：WMKA2210S .1810..25-20- 1800- 1,00-03S17 IS .. -001-83

性能 WMKA 2210S Standard

用于模塊化角度編碼器的掃描頭

掃描方式：外部掃描

測量方法：絕對式

測量原理：感應式

掃描頭設計：標準，電纜出口在右側

線數：1800

接口：SSI（25 數據位），附加增量信號 1 Vpp

訂貨代號： SSI-1Vpp

數字插補系數： 10 位

每轉位置： Nx10 N x 1,024 （10 位）

增量信號： ~ 1 Vpp

信號周期數： 45000

間距周期：1000 微米

增量信號

倍增：25 倍

最大 采樣頻率： 16.00 kHz

電源： 3.6 V ... 14 伏直流

電氣連接：M23 耦合、引腳、17 針

端子分配： D1184658

電纜長度： 1.00 米

AMO 編碼器光柵

AMO 編碼器根據 AMOSIN® 工業測量原理工作。編碼器包含稱為刻度的周期性結構的測量標準。

測量刻度是一條不銹鋼卷尺，通過照相平版印刷技術在它上面引入高精度的周期性刻度，然后進行蝕刻工藝。

使用復雜的制造工藝，制造出封閉的刻度帶環。這些刻度帶環可以交付到客戶現場的機械裝置上，也可以安裝在載體上。

絕對光柵由一個 1000μm 的增量軌道和一個使用序列號的附加絕對軌道組成。

對于增量編碼器，參考零位位于單獨的軌道上。這樣就可以將此絕對位置值分配給一個測量步驟

增量式編碼器的光柵周期如下： • 500 μm • 1000 μm • 3000 μm。
