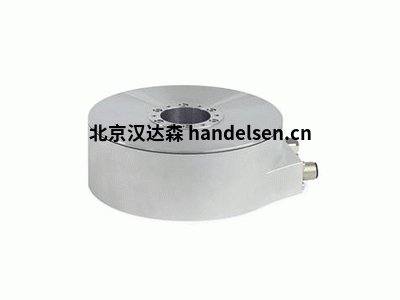

　　海德漢角度編碼器模塊是一個完整的組件，包括一個角度編碼器和一個經過優化調整的高精度軸承。其特點是測量和定位精度高，具有極高的分辨率和最高的重復精度。其極低的啟動扭矩確保了旋轉軸的平穩運動。由于其完整組件的獨特設計和整體測試，它非常容易操作和安裝。



　　海德漢角度編碼器設置。



　　由于軸承和編碼器都由海德漢公司生產，這兩個功能部件被緊密地集成在一個單元中。由于減少了連接件的數量，安裝時的部件數量比傳統方式少。因此，它非常緊湊，剛性極強，特別是總高度小?，F(xiàn)在可提供35毫米和100毫米空心軸的角度編碼器模塊。



　　海德漢角度編碼器的特點。



　　使用的滾動軸承特別適用于高精度旋轉軸的應用。獨特功能包括高精度導向，高剛性，低啟動扭矩和穩定的持續扭矩。同時，它的尺寸非常緊湊，重量極輕。高速和高負荷應用不是它的設計目的。這些編碼器符合計量學應用的要求。最重要的特點是極高的分辨率、高信號質量和最高的重復性，即使包括操作溫度的波動?？筛鶕?jù)需要提供增量式或絕對式編碼器。



　　海德漢角碼器的優點。



　　角度編碼器模塊是一個組合軸承和編碼器部件。海德漢公司已經完成了必要的裝配和調試。這意味著角度編碼器模塊有確定的性能特點，并經過測試，符合客戶的技術要求。簡化的機械連接避免了所有敏感的安裝操作。不僅安裝非常簡單，而且還能確保在實際應用中達到所需的精度。不再需要對各個部件進行繁瑣的匹配，以及根據機器環境的要求進行調試，也不需要進行耗時的測試。



　　可重復的方向性精度：軸承的一個關鍵特征。



　　在許多應用中，毫無疑問，空氣軸承在空載時的絕對方向精度優于滾動軸承。然而，對于許多應用，軸承的最高可重復方向精度是最關鍵的。在這方面，角度編碼器模塊是原先使用空氣軸承的旋轉軸的可行選擇，因為海德漢滾動軸承的可重復精度具有與空氣軸承相當?shù)姆较蚓取４送?，海德漢滾動軸承的剛度比相同尺寸的空氣軸承至少高10倍。這意味著它們更適合用于有載荷的旋轉軸。此外，滾動軸承通常對沖擊載荷不敏感，不需要提供壓縮空氣--因此它們工作更可靠，使用更方便。



　　海德漢角度編碼器的應用范圍。



　　角度編碼器模塊設計用于低速和中速旋轉軸，以及具有中等負載、高至超高軸承精度和最高重復精度的應用。它們符合計量學應用的特殊要求。因此，典型的應用包括計量技術的激光跟蹤器、測量機的高精度旋轉臺和電子工業的晶圓運輸機。它們還可用于低負荷的機床，如電火花機床或微型精密機床。



　　海德漢角度編碼器的實際應用。



　　MRP 5000和MRP 8000系列可根據客戶的具體要求進行調整。這包括機械安裝條件，單獨調整軸承以滿足應用要求（預緊、潤滑、接觸角、材料等），以及測量基準和與后續電子電路的電氣接口。海德漢HEIDENHAIN角碼器模塊
