海德漢旋轉編碼器

海德漢旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單和總長度短的特點。其應用包括簡單測量任務的位置和速度控制，以及用于送料服務驅動。空心軸可直接滑入并固定

仲宇 QQ：3254435935   手機：13002495941 電話：010-64714988-225 傳真：010-64714988-668 郵件：tk9@handelsen.cn

在待測軸上。

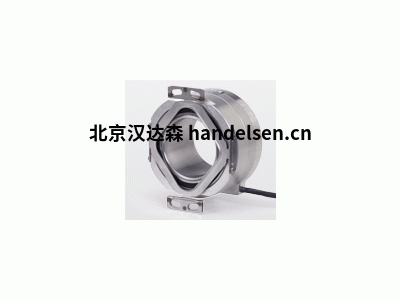

海德漢旋轉編碼器

型號：HEIDENHAIN

品牌 海德漢 (HEIDENHAIN)

海德漢公司的ROD，ROC和ROQ旋轉編碼器是自帶軸承和密封結構。這些編碼器堅固而緊湊。它們通過分體式聯軸器與被測軸連接，補償軸向運動以及編碼器軸和被測軸的不同軸。



　　海德漢旋轉編碼器的安裝



　　旋轉編碼器內置軸承和定子，編碼器的角度編碼器直接與被測軸連接。掃描單元通過球軸承安裝在軸上，由定子聯軸器支撐。當軸受到角加速度時，定子聯軸器必須只吸收由軸承摩擦引起的牛頓力矩，所以它可以將靜態和動態測量誤差降到最低。此外，安裝在定子上的聯軸器對被測軸的軸向運動進行了補償。



　　定子聯軸器的其他優點是。



　　1. 安裝簡單



　　2. 總長度短



　　3. 聯軸器的固有頻率高



　　4. 允許使用空心軸



　　帶有內置軸承的旋轉編碼器通過單獨的聯軸器連接，可以使用實心軸。為被測軸推薦的聯軸器可補償徑向和軸向誤差。帶有獨立聯軸器的角度編碼器可以支持更高的軸速。沒有內置軸承的旋轉編碼器運行時沒有摩擦。掃描頭和兩個部件 - 角度編碼器、編碼器滾筒或鋼帶 - 可以在裝配時單獨調整。
