JAKOB 金屬波紋管聯軸器KM60：

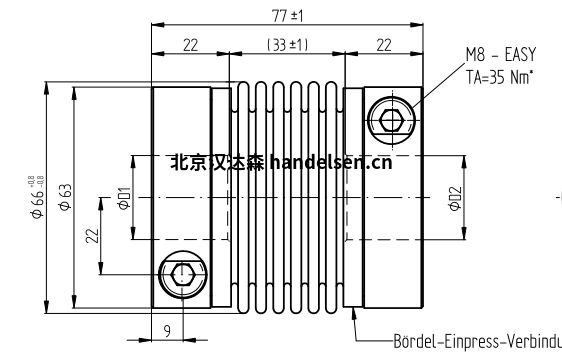

Øa=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;
技術指標：
標稱扭矩：60 Nm
最大扭矩120 Nm
扭轉剛度：8.7 Nm / arcmin
質量轉動慣量：0.29 10kgm²
最高 軸向軸未對準：±0.9毫米
最高 橫向軸偏移：0.3毫米
軸向彈簧剛度：49 N / mm
橫向彈簧剛度：260 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø13/Ø35mm
重量：約0.5公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 064 07711
JAKOB 金屬波紋管聯軸器KM系列
特點：
•易于夾緊的輪轂，易于兩側安裝
•6波紋波紋管-經濟高效的標準系列
•扭矩范圍：20-1,300 Nm
•軸直徑：8-85 mm
JAKOB 金屬波紋管聯軸器KM其他型號
JAKOB 金屬波紋管聯軸器KM20：
Øa=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;
技術指標：
標稱扭矩：20 Nm
最大扭矩：40 Nm
扭轉剛度：5.2 Nm / arcmin
質量轉動慣量：0.17 10kgm²
最高 軸向軸未對準：±0.8毫米
最高 側向軸偏移：0.25毫米
軸向彈簧剛度：51 N / mm
橫向彈簧剛度：190 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø8/Ø32毫米
質量：約0.37公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號MB - 064 07709
JAKOB 金屬波紋管聯軸器KM80：
Øa=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;
技術指標：
公稱轉矩：80 Nm
最大扭矩：160 Nm
扭轉剛度：14 Nm / arcmin
質量轉動慣量：0.79 10kgm²
最高 軸向軸未對準：±1毫米
最高 橫向軸偏移：0.3毫米
軸向彈簧剛度：45 N / mm
橫向彈簧剛度：280 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 11,000轉
D1 / 2分鐘/最大=Ø16/Ø43mm
重量：約0.8公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 064 07712
以上就是JAKOB 金屬波紋管聯軸器KM60技術指標和材質特點的介紹。
