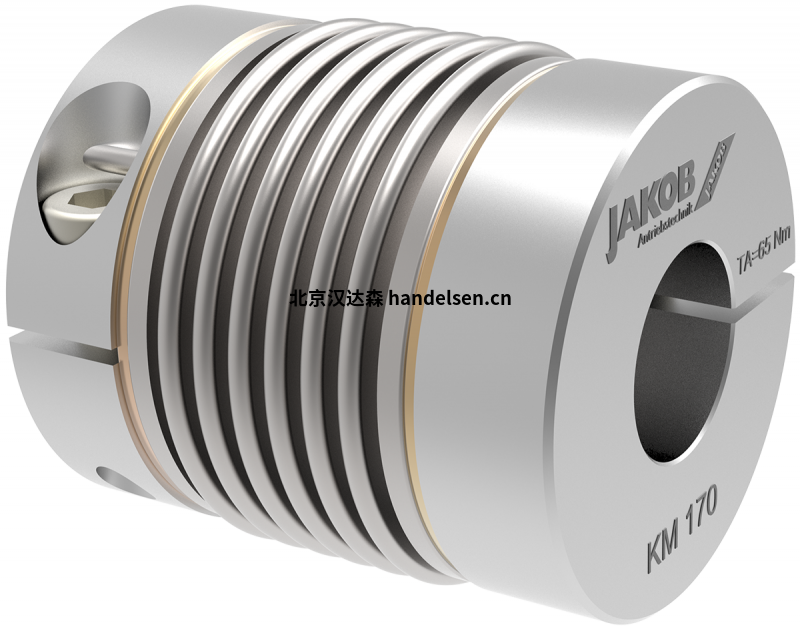

JAKOB 金屬波紋管聯軸器KM系列

 特點：

•易于夾緊的輪轂，易于兩側安裝

•6波紋波紋管-經濟高效的標準系列

•扭矩范圍：20-1,300 Nm

•軸直徑：8-85 mm

JAKOB 金屬波紋管聯軸器KM系列產品型號及特點：




1、JAKOB 金屬波紋管聯軸器KM20：

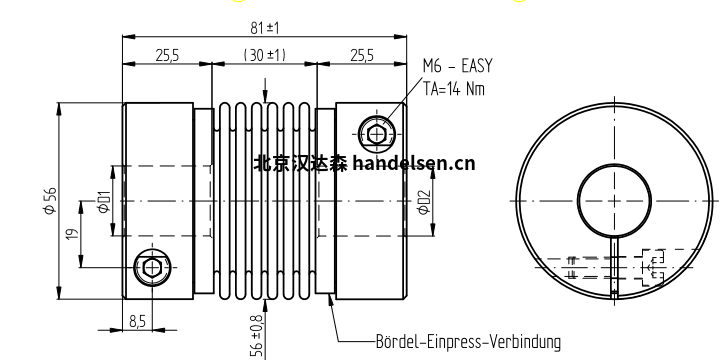

Øa=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;

技術指標：

標稱扭矩：20 Nm

最大扭矩：40 Nm

扭轉剛度：5.2 Nm / arcmin

質量轉動慣量：0.17 10kgm²

最高 軸向軸未對準：±0.8毫米

最高 側向軸偏移：0.25毫米

軸向彈簧剛度：51 N / mm

橫向彈簧剛度：190 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度：最大 14,000轉

D1 / 2分鐘/最大=Ø8/Ø32毫米

質量：約0.37公斤



材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號MB - 064 07709

2、JAKOB 金屬波紋管聯軸器KM60：

Øa=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;



技術指標：

標稱扭矩：60 Nm

最大扭矩120 Nm

扭轉剛度：8.7 Nm / arcmin

質量轉動慣量：0.29 10kgm²

最高 軸向軸未對準：±0.9毫米

最高 橫向軸偏移：0.3毫米

軸向彈簧剛度：49 N / mm

橫向彈簧剛度：260 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度：最大 14,000轉

D1 / 2分鐘/最大=Ø13/Ø35mm

重量：約0.5公斤



材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號：MB - 064 07711



3、JAKOB 金屬波紋管聯軸器KM80：

Øa=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;



技術指標：

公稱轉矩：80 Nm

最大扭矩：160 Nm

扭轉剛度：14 Nm / arcmin

質量轉動慣量：0.79 10kgm²

最高 軸向軸未對準：±1毫米

最高 橫向軸偏移：0.3毫米

軸向彈簧剛度：45 N / mm

橫向彈簧剛度：280 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度：最大 11,000轉

D1 / 2分鐘/最大=Ø16/Ø43mm

重量：約0.8公斤



材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號：MB - 064 07712



JAKOB Antriebstechnik為機床制造中的驅動器相關的所有問題提供解決方案已有40多年的歷史了。



JAKOB Antriebstechnik伺服聯軸器（或聯軸器）是我們產品系列的一部分，這也標志著JAKOB Antriebstechnik的起源。這類產品的聯軸器以正確的角度無間隙地以正確的角度將扭矩從輸入軸傳遞到輸出軸，并且根據設計，還可以用作補償聯軸器，從而補償相當大的軸偏心。此外，我們的伺服聯軸器具有最大的扭轉剛度和最小的慣性矩。高平衡質量使得即使在高速下也可以實現出色的操作性能。



JAKOB Antriebstechnik伺服聯軸器產品區域包括四個核心區域：JAKOB 金屬波紋管聯軸器，JAKOB 彈性體聯軸器（爪形聯軸器），JAKOB 微型聯軸器和JAKOB 間隔聯軸器。
