JAKOB 金屬波紋管聯軸器KM80：

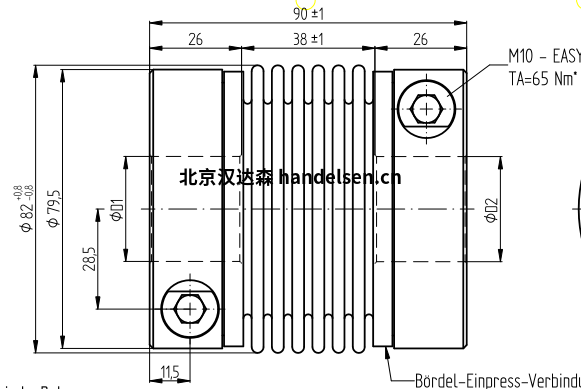

Øa=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;
技術指標：
公稱轉矩：80 Nm
最大扭矩：160 Nm
扭轉剛度：14 Nm / arcmin
質量轉動慣量：0.79 10kgm²
最高 軸向軸未對準：±1毫米
最高 橫向軸偏移：0.3毫米
軸向彈簧剛度：45 N / mm
橫向彈簧剛度：280 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 11,000轉
D1 / 2分鐘/最大=Ø16/Ø43mm
重量：約0.8公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 064 07712
KM其他型號介紹：
1、JAKOB 金屬波紋管聯軸器KM20：
Øa=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;
技術指標：
標稱扭矩：20 Nm
最大扭矩：40 Nm
扭轉剛度：5.2 Nm / arcmin
質量轉動慣量：0.17 10kgm²
最高 軸向軸未對準：±0.8毫米
最高 側向軸偏移：0.25毫米
軸向彈簧剛度：51 N / mm
橫向彈簧剛度：190 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø8/Ø32毫米
質量：約0.37公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號MB - 064 07709
2、JAKOB 金屬波紋管聯軸器KM60：
Øa=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;
技術指標：
標稱扭矩：60 Nm
最大扭矩120 Nm
扭轉剛度：8.7 Nm / arcmin
質量轉動慣量：0.29 10kgm²
最高 軸向軸未對準：±0.9毫米
最高 橫向軸偏移：0.3毫米
軸向彈簧剛度：49 N / mm
橫向彈簧剛度：260 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø13/Ø35mm
重量：約0.5公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 064 07711
JAKOB 金屬波紋管聯軸器KM系列
特點：
•易于夾緊的輪轂，易于兩側安裝
•6波紋波紋管-經濟高效的標準系列
•扭矩范圍：20-1,300 Nm
•軸直徑：8-85 mm
以上就是
JAKOB 金屬波紋管聯軸器KM80的介紹
最初，JAKOB Antriebstechnik憑借其金屬波紋管聯軸器而聲名鵲起。四十多年前，路德維希·雅各布（Ludwig Jakob）開發了用于連接金屬波紋管和輪轂的法蘭壓裝工藝，該工藝現已成為行業標準。JAKOB Antriebstechnik金屬波紋管聯軸器具有大的扭轉剛度，同時在高達350°C的應用中無磨損。補償軸不對中的能力取決于充當補償元件的金屬波紋管的類型和形狀。JAKOB可以使用各種非強制性?shī)A緊和錐形轂連接來連接到輸入和輸出軸，但是在許多情況下，JAKOB也可以實現客戶特定的法蘭連接。
