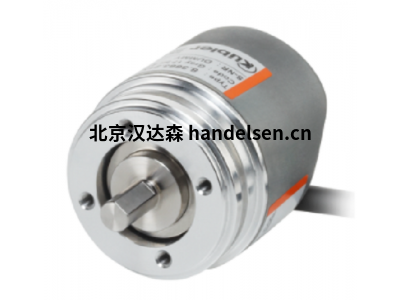

Kuebler編碼器絕對式多圈3668



具有專利智能掃描技術™和CANopen接口的絕對式多圈Sendix F3668 / F3688編碼器具有特別的堅固性和緊湊性。尺寸僅為36 x 42 mm，可提供最大10 mm的軸或空心盲軸。高精度光學傳感器技術可實現高達16位單圈和16位多圈的分辨率



一、產品參數

高精準度

極其堅固

無齒輪-耐用

尺寸Ø36毫米

16位單圈

16位多圈

軸最大10 mm，平面

最大3/8“軸，平面



二、技術數據

機械

尺寸 直徑36毫米

軸類型 6 mm軸，帶平面

8 mm軸，帶平面

10 mm軸，帶平面

1/4“軸??，帶平面

3/8”軸，帶平面

法蘭型 同步法蘭/伺服法蘭

夾緊法蘭

直徑36.00毫米

工作溫度 -40°C到+85°C

防護等級 IP65

IP67

連接方式 切線電纜

最高 轉速 12.000分鐘-1

重量 200克

電的

掃描 光學的

最大分辨率 16位單圈

16位多圈

電源電壓 直流10 ... 30 V

介面 CANopen的



三、產品分類



　庫伯勒Kübler(KUEBLER)主要產品：Kübler(KUEBLER)編碼器、旋轉編碼器、光電編碼器、增量型編碼器、絕對值型編碼器、傳感器、顯示儀表、計數器、計時器、驅動器、時間繼電器、連接器、光纖模塊。



四、常見型號



Kübler(Kuebler) 8,5883,6F50,G723,S039

Kübler(Kuebler) 8,5863

Kübler(Kuebler) 1200,G321,S028,K018

Kübler(Kuebler) 8,502

Kübler(Kuebler) 8,361

Kübler(Kuebler) 8,3671

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 8,372

Kübler(Kuebler) 8,5020,D551,10

Kübler(Kuebler) 5883,6F50,G723,S039

Kübler(Kuebler) 8,5853FS3,1244,B721

Kübler(Kuebler) 8,001

Kübler(Kuebler) 8,5823

Kübler(Kuebler) 8,5888

Kübler(Kuebler) 8,001

Kübler(Kuebler) 40E0,0000

Kübler(Kuebler) 8,M3658

Kübler(Kuebler) 23C4,2111

Kübler(Kuebler) D5,2102

Kübler(Kuebler) 8,A020.A532.10

Kübler(Kuebler) 8,502

Kübler(Kuebler) N8,3620

Kübler(Kuebler) 05D0,0005

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 8,5853

Kübler(Kuebler) 1220.E011,00

Kübler(Kuebler) 8,5824

Kübler(Kuebler) 8,502

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 322A.2112.S002

Kübler(Kuebler) 8,5814FS2.1A26.102

Kübler(Kuebler) 5,242

Kübler(Kuebler) 8,5852

Kübler(Kuebler) 1233,G121



五、庫伯勒編碼器的應用



編碼器可用于需要記錄長度，位置，旋轉速度和角度的地方。它們將機械運動轉換為電信號。編碼器的功能原理有所不同。因此，它們可以分為增量型和絕對型。我們通常可以為您提供軸和空心軸型號的所有編碼器。



與軸型號相比，空心軸編碼器的使用最多可將成本降低30％，將安裝空間降低50％。這是由于不需要附加的聯接器，安裝裝置和其他固定輔助裝置而實現的。要安裝空心軸編碼器，只需將其推到驅動軸上，然后用圓柱銷將其夾緊并固定（在最簡單的情況下）即可防止旋轉。另外，空心軸編碼器通常需要較小的安裝深度。



從各種尺寸和訂購選項中為您的應用選擇理想的編碼器。該編碼器的Sendix -德國制造-是最高的質量意識和材料的精心選擇的結果。它已在多種行業證明了其強大而精確的傳感器技術的價值。用庫伯勒設計您的工廠，機器或電機。您的應用是我們的首要任務：您的修改和特殊解決方案可以靈活，快速地實施。我們期待著您的挑戰。





使用絕對式多圈編碼器，每轉最多可輸出24位獨特的角度位置。還記錄了轉數。即使將編碼器與電源斷開，也可以使用明確的位置。該編碼器的Sendix -德國制造-是最高的質量意識和材料的精心選擇的結果。它已在多種行業證明了其強大而精確的傳感器技術的價值。
