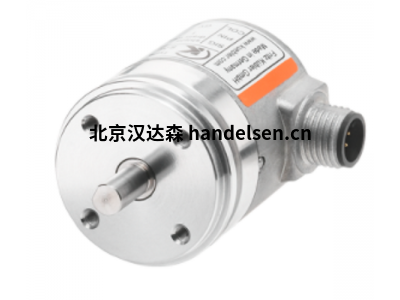

Kuebler編碼器絕對單圈3651



具有模擬接口和磁性傳感器的絕對編碼器Singleturn Sendix 3651/3671具有靈活的接口和測量范圍，因此特別靈活。綠色和紅色LED作為參考點和錯誤顯示有助于安裝和錯誤診斷。Sendix防護等級達到IP69k，耐沖擊，并能抵抗極端的溫度波動，甚至適用于最苛刻的戶外應用。這些編碼器已獲得聯邦汽車運輸管理局（KBA）的e1批準。



一、產品參數

極其堅固

無磨損

磁性–堅固

尺寸Ø36毫米

12位單圈

軸最大8 mm，平面

最大1/4“軸??，平面



二、技術數據

機械

尺寸 直徑36毫米

軸類型 6 mm軸，帶平面

8 mm軸，帶平面

1/4“軸??，帶平面

法蘭型 直徑36.00毫米

工作溫度 -40°C到+85°C

防護等級 IP67

IP69k

連接方式 軸向電纜

徑向電纜

M12連接器軸向

M12連接器徑向

最高 轉速 6.000分鐘-1

重量 200克

電的

掃描 磁性

最大分辨率 12位單圈

電源電壓 10 ... 30 V直流

15 ... 30 V直流

介面 模擬0–10 V



三、安全應用

非接觸式測量系統，無磨損且經久耐用。

穩定的壓鑄外殼和高達IP69k的防護等級，特別耐泄漏。

高抗沖擊和抗振性，具有特別的彈性。

緊湊而強大

外徑僅為36毫米。

空心軸版本可容納長達10 mm的盲孔空心軸，可通過扭矩支架或定子聯軸器單獨固定。

360°分解為4096個不同的位置。

適用于12 V或24 V汽車布線系統。





四、常見型號



Kübler(Kuebler) 8,5883,6F50,G723,S039

Kübler(Kuebler) 8,5863

Kübler(Kuebler) 1200,G321,S028,K018

Kübler(Kuebler) 8,502

Kübler(Kuebler) 8,361

Kübler(Kuebler) 8,3671

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 8,372

Kübler(Kuebler) 8,5020,D551,10

Kübler(Kuebler) 5883,6F50,G723,S039

Kübler(Kuebler) 8,5853FS3,1244,B721

Kübler(Kuebler) 8,001

Kübler(Kuebler) 8,5823

Kübler(Kuebler) 8,5888

Kübler(Kuebler) 8,001

Kübler(Kuebler) 40E0,0000

Kübler(Kuebler) 8,M3658

Kübler(Kuebler) 23C4,2111

Kübler(Kuebler) D5,2102

Kübler(Kuebler) 8,A020.A532.10

Kübler(Kuebler) 8,502

Kübler(Kuebler) N8,3620

Kübler(Kuebler) 05D0,0005

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 8,5853

Kübler(Kuebler) 1220.E011,00

Kübler(Kuebler) 8,5824

Kübler(Kuebler) 8,502

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 322A.2112.S002

Kübler(Kuebler) 8,5814FS2.1A26.102

Kübler(Kuebler) 5,242

Kübler(Kuebler) 8,5852

Kübler(Kuebler) 1233,G121





五、詳細描述



　　Kübler Encoder 庫布勒 編碼器



　　Kübler Encoder 庫布勒 增量編碼器



　　2400 (微型 光電編碼器)



　　2420 (微型 光電編碼器)



　　2430 (微型 光電編碼器)



　　2440 (微型 光電編碼器)



　　3610 (微型 光電編碼器)



　　3620 (微型 光電編碼器)



　　3700 (微型 光電編碼器)



　　3720 (微型 光電編碼器)



　　Sendix SIL 5814 FS2 (增量型 SIL2/PLd 光電編碼器)



　　Sendix SIL 5834 FS2 (增量型 SIL2/PLd 光電編碼器)



　　Sendix SIL 5814 FS3 (增量型 SIL3/PLd 光電編碼器)



　　Sendix SIL 5834 FS3 (增量型 SIL3/PLd 光電編碼器)



　　Sendix 5000 (Standard光電編碼器)



　　Sendix 5020 (Standard光電編碼器)



　　5803 (高溫型 光電編碼器)



　　5823 (高溫型 光電編碼器)



　　5804 (正余弦輸出 光電編碼器)



　　5824 (正余弦輸出 光電編碼器)



　　5805 (高分辨率 光電編碼器)



　　5825 (高分辨率 光電編碼器)



　　Sendix 5006 (不銹鋼型 光電編碼器)



　　5826 (不銹鋼型 光電編碼器)



　　5821 (大軸套型 光電編碼器)



　　Sendix H100 (Heavy Duty 增量型 光電編碼器)



　　Sendix H100 (Heavy Duty 增量型 與 超速開關 光電編碼器)



　　Sendix H100 (Heavy Duty 增量型 與 雙編碼器 光電編碼器)



　　Sendix H120 (Heavy Duty 光電編碼器)



　　A020 (大軸套型 光電編碼器)



　　A02H (大軸套型 Heavy Duty 光電編碼器)



　　Sendix SIL 7014 FS2 (增量型 ATEX SIL2/PLd 光電編碼器)



　　7030 (ATEX 光電編碼器)



　　Sendix SIL 7014 FS3 (增量型 ATEX SIL3/PLe 光電編碼器)



　庫伯勒Kübler(KUEBLER)編碼器是歐洲最重要、最具規模、品種最齊全的編碼器。KUEBLER編碼器均在嚴格條件下經過長時間測試，產品質量得以嚴格保證同時，KUEBLER的獨特的生產管理體系保證了最快的交貨時間。KUEBLER增量型編碼器和KUEBLER絕對值型編碼器的磁性尺測量技術，憑借出眾的技術靈活的安裝機械性能、完善的售后服務，立足市場。產品被廣泛應用于港口機械、冶金、機床、紡織機械、起重設備、自動倉儲、化工、電梯、印刷包裝等行業。
