德國原裝進口Behlke HTS 100-1600-SCR型壓力開關

一、晶閘管 / SCR 型 HV 開關（帶電流的 HV 開關）

1. 特點

   • 性能方面：是堅固且廉價的高壓開關，具備高峰值電流能力、高 DI/DT 且不影響可靠性和預期壽命，耐過載，能通過簡單 TTL 觸發脈沖（2 - 5V）輕松觸發。

   • 結構及其他特點：由大量較小晶閘管模具以并聯和串聯方式連接，每個晶閘管有獨立柵極驅動器，可避免危險熱點；是真正的柵極控制開關，不汲取發射能量；可安全操作于高 DI/DT 和 DV/DT 速率及高峰值電流下；隔離最大工作電壓至少 150%，有常規隔離電壓選項（40kV - 200kV）以及定制隔離電壓功能，可按需選擇非對稱隔離；部分型號可申請 “醫療認證”；配備同步 I/O 用于并聯連接多個開關；可選多種冷卻選項（如接地冷卻法蘭、不同材質散熱片、水冷卻、直接液體冷卻等）。

2. 應用說明

   • 使用場景：適用于放電應用、產生阻尼正弦與快速高壓 FDA 續流二極管相關的振蕩場景；在物理上可能的高 DI/DT 和 DV/DT 速率下以及高低側開關應用（如撬棍電路）中可安全操作。

   • 設計建議：對于大開關模塊（di/dt > 5kA/μs）建議使用單獨控制單元；中小型開關模塊建議用印刷電路板（多層技術更佳）設計以減小雜散電感；要確保負載圓與控制圈分離，避免磁反饋效應。

3. 型號列舉
   包括 Behlke HTS 40 - 1000 - SCR、Behlke HTS 60 - 100 - SCR 等眾多型號。

二、具有低阻抗的 MOSFET HV 開關（固定的導通時間、高 di/dt、低 Z、MOSFET）

1. 特點

   • 性能特性：轉換時間快，耐 EMC，對過載和電壓反轉情況表現穩健，控制功率低，適用于高開關頻率，有導通時間 50ns 至 250ns 的選項。

   • 設計特點：設計用于連接 PCB。

2. 型號列舉
   例如 Behlke HTS 05 - 160 - F、Behlke HTS 10 - 70 - F 等型號。

三、超快 MOSFET 型固定式高壓開關（固定式高壓開關 導通時間、高 di/dt、超快、MOSFET）

1. 特點

   • 性能表現：導通上升時間快，采用真正的柵極控制（無雪崩技術）確保在寬工作溫度和負載條件下的高可靠性，具備低阻抗，耐 EMC，有導通時間 5ns 至 1μs 的選項。

   • 安裝設計：設計用于安裝在印刷電路板上。

2. 型號列舉
   像 Behlke HTS 30 - 06 - UF、Behlke HTS 30 - 08 - UF 等型號。

四、型號系列 HTS 相關通用情況

1. 產品示例及外殼特點

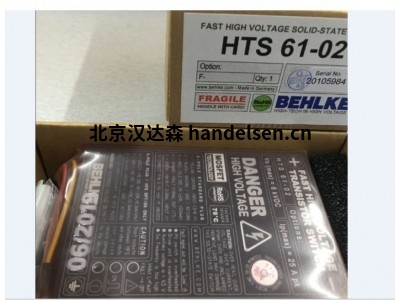

   • 示例：如 HTS 101 - 03 是通用 MOSFET 開關，適用于 0 - 10kVDC / 30 安培，采用標準塑料外殼，帶屏蔽輸入連接器（選項 LS - C），外殼標記顯示電氣數據、引腳連接等相關用戶信息。

   • 外殼特性：標準塑料外殼是經濟高效封裝方案，功率耗散高達 15 瓦，更高功率需選合適冷卻選項；外殼外罩耐溫達 260°C（500°F），符合 UL - 94 - V0 標準，有兩種澆注樹脂可選，開關單元可在 - 40°C 至 75°C 全功率耗散下無機械變形。

2. 電子元件封裝及連接器情況

   • 封裝特點：電子元件采用真空封裝，保障高壓和控制部分安全隔離，氣密封裝使開關防潮、抗沖擊和抗振動性好。

   • 連接器情況：屏蔽式輸入連接器（選項 LS - C）用于控制脈沖長距離傳輸及關鍵 EMC 應用，微型插頭連接器自鎖且符合專業標準，電源包含 1 米長組裝連接電纜和插座，開關通常在明線（標準：尾纖 + AMP 插頭）下操作。

3. 通用產品參數及其他特性

   • 參數范圍：電壓范圍 1 到 150 千伏（交流和直流），脈沖功率高達 1500MW，最大功率耗散達 50kW，導通時間從 5ns 到無限，CW 頻率高達 3MHz（含 DLC），突發頻率高達 10MHz，典型抖動 100 至 500ps，隔離電壓 20 至 200kV，涵蓋單開關、推挽開關、交流開關等多種類型，采用 MOSFET、IGBT & SCR 技術，具備可變或固定導通時間等多種控制相關特性。

   • 其他特性：具有施密特觸發器特性的 TTL 兼容控制輸入、TTL 故障信號輸出等多種輸入輸出相關功能，還有輔助電壓監控、開關頻率監控、有源輸入濾波器等保障良好 EMC 的措施，具備可選液體冷卻、散熱片、銅冷卻法蘭、UL - 94 V0 阻燃等多種可選配置，產品符合 RoHS 標準，部分型號有 LED 指示燈

?
