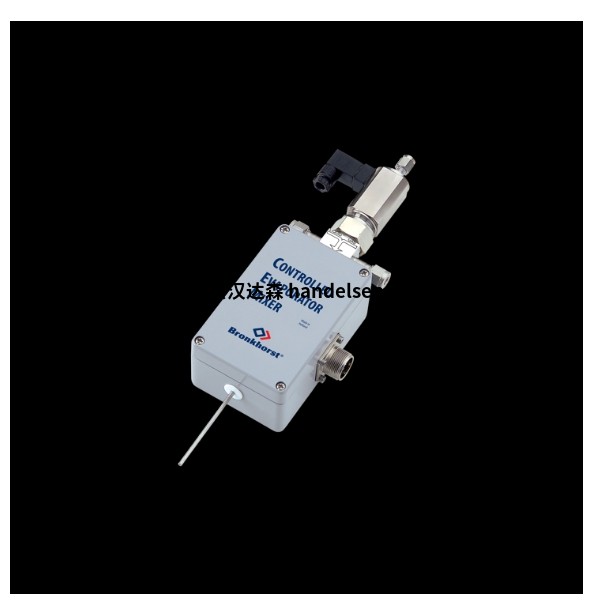

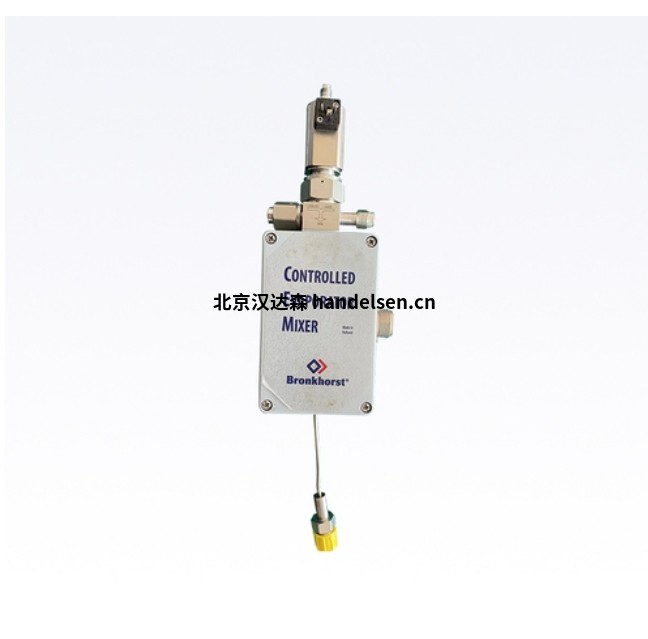

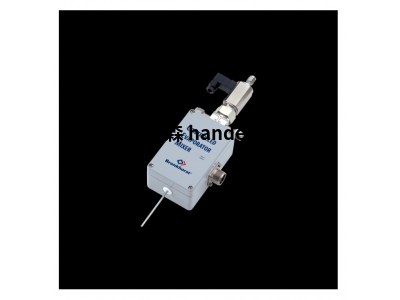

Bronkhorst CEM蒸發器用于精確控制蒸汽流量的設備



我們獨特的受控蒸發混合技術是為精確的蒸汽流量控制。傳統的起泡器系統通常不是能夠以低蒸氣處理足夠數量的液體壓力或以不完美的方式執行。此外，他們不能瞬間提供不同蒸氣液體混合物的蒸氣

壓力。



Bronkhorst CEM 蒸發器是一種用于精確控制蒸汽流量的設備。通過液體流量控制器（如 mini CORI-FLOW 或 LIQUI-FLOW）精確測量和控制待蒸發液體的流量，同時利用氣體質量流量控制器（如 EL-FLOW Select）提供精確控制的載氣流量，確保氣液混合比例的準確性。液體控制閥作為三通執行器，將微小液滴與載氣在混合閥處進行混合，使液體分子更好地分散在氣體中。

混合后的氣液混合物進入加熱的溫控混合和蒸發室，蒸發室設計有內部幾何形狀，可產生湍流，增強氣液混合物的均勻性，并加熱引入氣流中的細小液滴，促進其完全、立刻蒸發，產生均勻蒸汽 / 氣體混合物。

產品特點

精確的流量控制：能夠?qū)崿F(xiàn)對蒸汽流量的高精度控制，確保蒸汽輸出的穩定性和準確性，可滿足各種對蒸汽流量精度要求較高的應用。

快速響應：系統響應速度快，可以在短時間內達到設定的蒸汽流量值，并且能夠快速適應流量的變化，提高生產效率和過程控制的靈活性。

高重復性：具有出色的重復性，每次運行時都能提供幾乎相同的蒸汽流量輸出，有利于保證產品質量的一致性和實驗結果的可靠性。

靈活的氣液比：可以根據實際需求靈活調整氣液混合比例，從而得到不同濃度和流量的蒸汽，滿足各種應用場景的要求。

低工作溫度：相比傳統的蒸汽發生系統，CEM 蒸發器的工作溫度較低，有助于降低能源消耗和設備運行成本，同時也提高了系統的安全性。

可蒸發多種物質：不僅可以蒸發單一液體，還能處理混合物，甚至可以將溶解在溶劑中的固體成功蒸發，擴大了其應用范圍。

易于集成和控制：可通過外部讀取 / 控制單元或 Bronkhorst Flowsuite 等軟件進行監控和操作，也可與 PC/PLC 通過 RS232 或現場總線連接，實現自動化控制和集成到現有生產系統中。



技術參數

壓力等級：可達 100 bar a，能夠適應不同壓力要求的工作環境。

加熱溫度：可達 200°C，滿足液體蒸發所需的溫度條件。

加熱器容量：通常為 10 W，提供足夠的熱量用于液體蒸發。

KV 值：為 6.6×10?²，與流量控制相關的參數。

接液部件材料：不銹鋼 316L 或同級

液體容量：從 2 g/h - 1200 g/h H2O;3 克/小時 - 6000 克/小時 TEOS

氣體最大容量：從 4 ln/min - 100 ln/min

過程連接：氣體和液體入口采用壓縮式或面密封 couplings 連接；蒸汽出口為 1/8"tube（也可根據要求提供其他選項）；吹掃連接為 1/8" od 或 1/8" face seal。

入口保護：IP40 防護等級



常見型號

W-101A蒸發器

功率：10W

流量：液體可測流量為 2g/h（基于水），氣體可測流量為 4ln/min。

適配：配 µ-FLOW。

溫度：200°C。



W-102A蒸發器

功率：10W。

流量：液體可測流量為 30g/h（基于水），氣體可測流量為 4ln/min。

適配：配 LIQUI-FLOW™/mini CORI-FLOW™。

溫度：200°C。



W-202A蒸發器

功率：100W。

流量：液體可測流量為 120g/h（基于水），氣體可測流量為 10ln/min。

適配：配 LIQUI-FLOW™/mini CORI-FLOW™。

溫度：200°C。



W-303B蒸發器

功率：1000W。

流量：液體可測流量為 1200g/h（基于水），氣體可測流量為 100ln/min。

適配：配 LIQUI-FLOW™/mini CORI-FLOW™。

溫度：200°C。



SW-100蒸發器

功率：10W。

流量：液體可測流量為 30g/h（基于水），氣體可測流量為 4ln/min。

系列：VDM-Series。

溫度：200°C。



SW-200蒸發器

功率：100W。

流量：液體可測流量為 120g/h（基于水），氣體可測流量為 10ln/min。

系列：VDM-Series。

溫度：200°C。



應用領域

表面處理行業：在電鍍、涂裝、鍍膜等表面處理工藝中，用于精確控制蒸汽流量，以調節處理液的濃度和溫度，提高表面處理效果和質量。

食品和飲料行業：可用于食品加工過程中的殺菌、消毒、加濕等環節，如無菌包裝的滅菌過程，以及飲料生產中的調味、勾兌等工藝，確保產品的衛生和質量。

制藥行業：在藥品生產過程中，用于藥物干燥、滅菌、制劑等工藝步驟，精確控制蒸汽流量有助于保證藥品的質量和穩定性，滿足藥品生產的嚴格要求。

材料研究和測試：在材料科學研究中，用于模擬不同環境條件下材料的性能測試，如高溫、高濕度等環境模擬，以及材料的蒸發鍍膜、熱處理等工藝過程。

環境研究：可用于環境模擬實驗，如氣候模擬、大氣環境研究等，精確控制蒸汽流量對于模擬真實環境條件至關重要。
