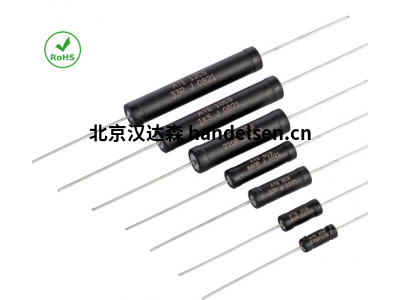

半精密導線電阻器

CS 系列電阻器（從 2 W 到 15 W），由于采用最高質量和可靠性的原材料，可以替代性能更好的陶瓷漆包電阻器。

特征

直接替代陶瓷漆包線電阻器，降低成本，使用特性不變。由連續的硅樹脂層制成的保護層，可承受 -55°C 至 +350°C 的溫度。

即使在非常重的工作條件下，也可以通過低溫度系數和良好的穩定性實現非常嚴格的公差。

通過使用整流和化學惰性陶瓷支架、根據嚴格的標準選擇的電阻絲以及通過電點焊進行的連接，獲得了高水平的可靠性。

電氣規格

- 歐姆值：E24 系列。

-公差：標準 5%?？筛鶕?jù)要求提供高達 1% 的公差（對于 >R047 值）。

- 溫度系數：從 R10 到 Rmax 的典型值介于 ±100 和 ±30 ppm 之間。

- 介電強度：500 Vdc，從 2CS 到 6CS； 700 Vdc，從 7CS 到 12CS。

- 絕緣電阻：最小 1000 MΩ，濕度測試后 100 MΩ。

- 超負荷：10 倍額定功率下 5 秒；2CS 和 3CS 型在 5 倍額定功率下 5 秒鐘。

- 無感繞組：使用 Ayrton-Perry 方法的無感繞組。

機械規格

- 端子應力：拉伸時最大 60 N

- 可焊性：根據 MIL-PRF-26 H 標準進行連續均勻的 LF 鍍錫

材料

- 支架：硬石膏或研磨氧化鋁。

- 電阻元件：溫度系數確定的銅鎳或鎳鉻合金。

- 封裝：不銹鋼或鍍鎳鋼。

- 涂層：高溫硅樹脂。

- 端子：鍍錫銅 LF 或鍍錫銅焊 LF。

測量點：L + 20mm。

降溫

這些電阻器的使用溫度范圍為 -55°C 至 +350°C。

在環境溫度高于 25°C 的條件下使用時，必須考慮以下因素

在 350°C 時，功率會隨著從額定 P. 到零的線性降額而降低。

CS 系列訂單示例：5CS 1K0 5%

5CS：電阻器類型

1K0：歐姆值

 5%：公差

抗感應型號

要訂購抗感應型號，必須在電阻器類型后添加縮寫“N”。例如： CSN - RBN 在這種情況下，

最大電阻值等于目錄中報告的電阻值的一半。

卷盤上的 CS 電阻器

要訂購卷盤上的 CS 電阻器，請?jiān)陔娮杵黝愋秃筇砑涌s寫“/73”。例如：5CS/73 1K0 J

單卷數量：1500x2CS、1000x3CS、5CS 和 6CS

公差表：

K 10%；J 5%；H 3%；G 2%；F 1%；D 0.5%(數值大于 1R0 時）。
