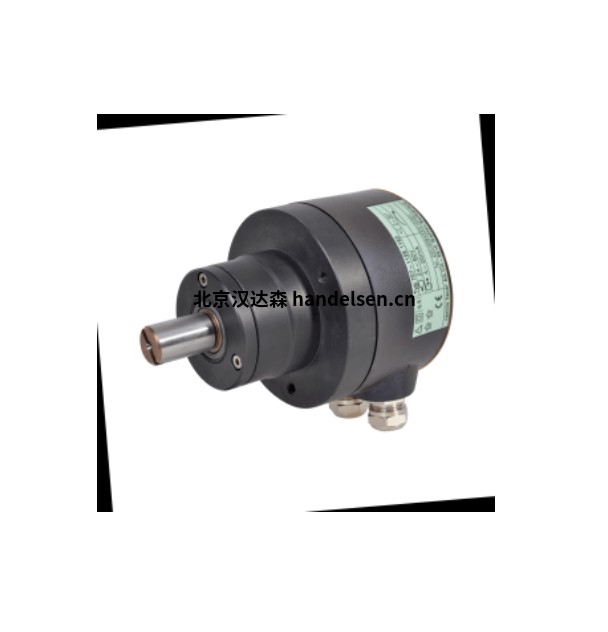

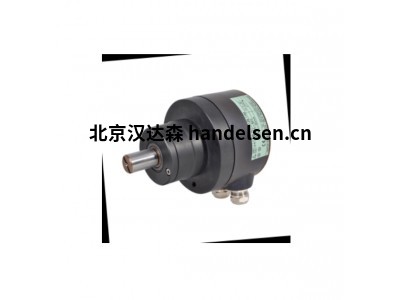

Camille Bauer旋轉角度變送器KINAX WT707用于檢測軸的角度位置
Camille Bauer旋轉角度變送器KINAX WT707帶有非接觸式電容式掃描系統的變送器，用于檢測軸的角度位置。
測量輸出端提供與測量值成比例的印加直流信號。由于其堅固的設計，它優選用于大型機械工程和造船業。
采用非接觸式電容系統，屬于模擬測量方法，具有無磨損、幾乎無限分辨率的特點。
技術數據
測量范圍：不帶齒輪箱時為 0° 至 270°，帶齒輪箱時為 0° 至 10° 到 0° 至 1600 轉。
輸出信號：測量輸出為 0mA 至 1mA 或 4mA 至 20mA，支持 2 線、3 線或 4 線連接。
電源供應：直流和交流電壓均可，電壓范圍為 24V 至 60VDC/AC 或 85V 至 230VDC/AC。
精度：0° 至 150° 范圍基本精度 < 0.5%，150° 至 270° 范圍基本精度 < 1.5%。
響應時間：<5ms。
防爆特性：符合 Ex ia IIC T6 “本質安全” 防爆標準，可用于爆炸性環境。
產品特征
獲得的非接觸式電容系統/無磨損
模擬測量方法，幾乎無限分辨率
旋轉角度測量范圍：0..5 比 0..270°
測量輸出：0..1 到 0/4..20 mA 2、3 或 4 線連接
提供符合 Ex ia IIC T6 的“本質安全”防爆保護，可在爆炸性環境中使用
使用電位器調整測量量程/優化適應所需的測量范圍
輸出量特性：線性或作為特征 V 曲線
驅動軸可以無級旋轉：即使超過測量范圍的上限值也不會發生損壞。
堅固外殼中的表面安裝裝置：抗振動和沖擊，適用于機械制造和造船
提供海上執行（前身為 GL，Germanischer Lloyd）
產品應用
船舶行業：可用于顯示船舵的位置以指示航向，還能測量船舶動力驅動系統中可調螺旋槳或推進器葉片的角位，通過獲取葉片角度信息，實現對船舶動力的精確控制，以達到性能。
交通行業：可安裝在火車轉向架的軸承上，用于鐵路運輸中彎道導軌的潤滑。如法國鐵路運輸公司將 KINAX WT707 安裝在火車轉向架軸承上，根據火車轉彎方向，控制對相應軌道進行潤滑，減少軌道磨損和降低噪音水平。
化工行業：可用于監測氣罐填充過程中的位移，確保安全操作。如法國馬津加德氨氣工廠，將 KINAX WT707 安裝在固定臂和活動臂之間的旋轉點上，監測氨氣填充過程中氣罐位移，若氣罐移動導致活動臂移動超過 ±1°，變送器會將變化傳輸?shù)娇刂葡到y(tǒng)，觸發安全操作。
糧油工程行業：可應用于蒸脫機的料位控制系統。在油脂浸出后的蒸脫過程中，用于采集柱形容器內物料料位高低，并將料位信息傳遞給控制裝置，實現自動加料和出料。
能源行業：水電站可用于監測水輪機導葉角度。核電站可安裝在柴油發電機的燃油桿上，用于確認燃油液面位置，監控燃油剩余量。
Camille Bauer位置傳感器系列明細

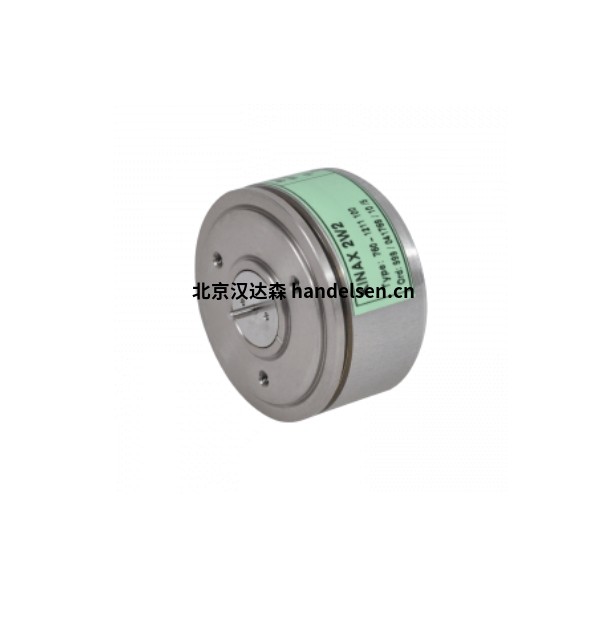

KINAX 2W2旋轉角度變送器
