德國LTN旋轉變壓器RE-21-1-A05-VSN實現精確的測量

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

LTN Servotechnik GmbH是位于慕尼黑南部的中型機械工程企業。從事開發，設計和批量生產，為全球機械設備和工程設備提供配件。自1979年成立以來，我們的工作和成功是因?yàn)閮A聽客戶，了解他們的問題。

主要產品：

LTN滑環

LTN旋轉變壓器

LTN動力傳輸滑環

LTN信號傳輸滑環

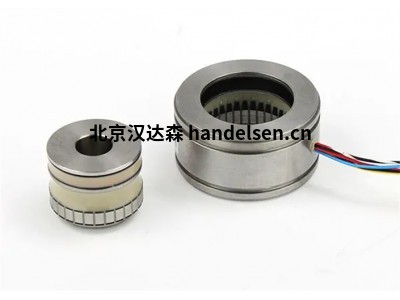

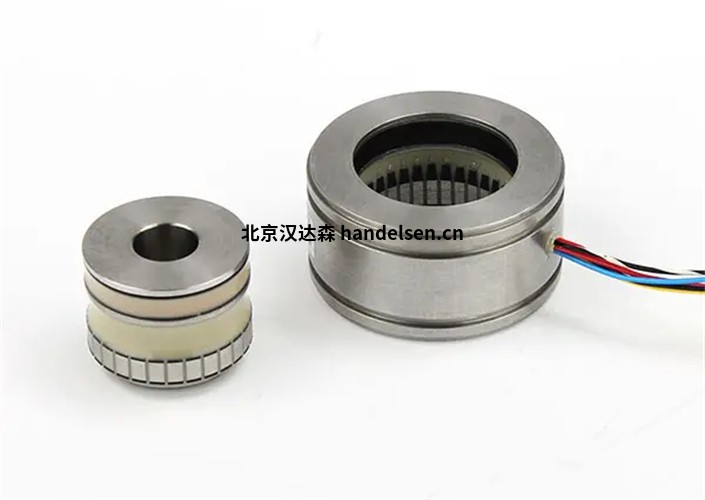

LTN RE-21-1-A05-VSN旋轉變壓器

旋轉變壓器是一種用于角度測量和旋轉位置反饋的電機傳感器。它基于電磁感應原理，廣泛應用于工業自動化、航空航天、機器人等領域。旋轉變壓器的主要功能是將機械的角位移轉換為電信號，從而實現對旋轉運動的精確測量。

勵磁繞組通電后，在定子內部產生一個交變磁場。

當轉子旋轉時，轉子的繞組切割交變磁場，感應出電動勢。

由于定子感應繞組以90度安裝，當轉子轉動時，定子的兩個感應繞組產生的電壓幅值將會隨轉子角度變化而變化。

通過檢測這兩個繞組產生的電壓幅值，可以計算出轉子相對于定子的旋轉角度。

極對：1

變換比：0.5±10%

輸入電流：21mA（5V，1Hz時）

相移：26°±3°（5V，1Hz時）

精度：±10’

空電壓≤30mV

工作溫度：-55℃至+155℃（-67℉至+311℉）

允許速度≤20.000rpm

沖擊：1.000m/s² 11ms

振動：≤500m/s²（10-500Hz）

高壓鍋外殼/繞組：≤500V交流（50Hz 1s）

高壓鍋繞組/線圈：≤250V交流（50Hz 1s）

型號示例：

LTN旋轉變壓器RE 21-1-A01

LTN旋轉變壓器RE 21-1-A05

LTN旋轉變壓器RE 21-1-A06

LTN旋轉變壓器RE 21-1-K05

LTN旋轉變壓器RE 21-3-A03
