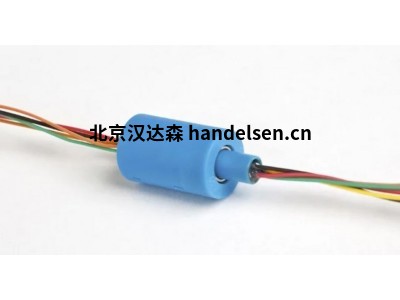

德國LTN Servotechnik SC012信號傳輸滑環

LTN滑環 SC012事實：現場總線、快速以太網（通過 100-baseT CAT5e 和 Cat6 認證）、千兆以太網（通過 1000-baseT CAT5e 認證）、HD-SDI，基于標準 SMPTE 292M，3G-SDI，基于標準 SMPTE 424M，外徑：最大。12 毫米，可進行特殊設計，

應用示例：排水管檢測、計量系統、機器人、支撐臂燈、監控?cái)z像頭、視頻系統/CCTV

規定的值是標準的?？筛鶕?jù)要求提供其他配置。

電氣數據

環數 3 / 6 / 12 17

每環電流額定電流 1 A（最大 2 A）

電壓限度。48 V DC

（更高電壓待詢）

介電強度500 伏交流電

絕緣電阻         500 MΩ，500 V DC

機械數據

旋轉速度限度。250轉

防護等級防護等級 40

工作溫度-20 °C ... +80 °C

電氣連接300 毫米飛線；AWG 28

外殼材料纖維增強聚碳酸酯

安全的主體被夾緊或膠合法蘭可選

LTN滑環 SC020

事實：現場總線、部分基于 SMPTE ST 2082-10 的 12G-SDI 、快速以太網（通過 100-baseT CAT5e 和 Cat6 認證）、 千兆以太網（通過 1000-baseT CAT5e 認證）、  10G 以太網（通過 10G-baseT CAT5e 認證） , 外徑：最大。20 毫米 / 22 毫米，內徑：最大。3 毫米

應用實例：門禁系統、機艙注意系統、排水管檢測、計量系統、包裝機、機器人、支撐臂燈、監控?cái)z像頭、視頻系統/CCTV

SC020-HD（為傳輸 HD SDI 而開發）不斷發展，LTN Servotechnik 現在能夠提供傳輸 4K 視頻信息的產品。得益于這種 12 Gbit/s 的旋轉接頭，具有 3840 x 2160p 60 Hz 甚至 4096 x 2160p 60 Hz 的圖像格式將來可以用于眾多應用中。串行數字接口 (SDI) 可以作為同軸連接電纜提供。

規定的值是標準的?？筛鶕?jù)要求提供其他配置。

電氣數據

環數限度。36

每環電流額定電流 1 A（最大 2 A）

帶 2 個組合環 2 A（最大 4 A）

電壓限度。48 V DC

（可根據要求提供更高電壓）

介電強度500 伏交流電

絕緣電阻500 MΩ，500 V DC

機械數據

旋轉速度限度。250轉

防護等級ip 51

工作溫度-20 °C ... +80 °C

電氣連接300 / 600 / 1000 毫米飛線

AWG 26（AWG 28 中的 36 環版本）

外殼材料纖維增強聚碳酸酯/鋁
