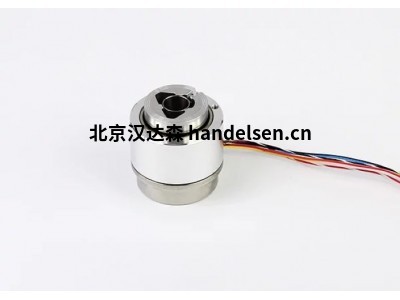

德國LTN Servotechnik RE-15 旋轉變壓器解碼器

LTN旋轉變壓器編碼器RE-15規定的值是標準的。可根據要求提供其他配置。

類型LTN RE-15-1-A15LTN RE-15-3-D04LTN RE-15-4-D04LTN RE-15-1-K01

極對1    3                 4                    1

變比0,5 ±10%0,5 ±10%0,5 ±10%0,5 ±10%

輸入電流7 V 和 5 kHz 時為 58 mA7 V 和 4 kHz 時為 50 mA7 V 和 4 kHz 時為 20 mA5 V 和 1 kHz 時為 48 mA

相移7 V 和 5 kHz 時為 8° ±3° 在 7 V 和 4 kHz 時為 15° ±3°7 V 和 4 kHz 時為 8° ±3°5 V 和 1 kHz 時為 26° ±3°

準確性± 10'（根據要求為 ± 6'） ± 5'± 7'± 10'

零電壓≤ 30 毫伏 ≤ 30 毫伏≤ 30 毫伏≤ 30 毫伏

工作溫度-55 °C ... +155 °C

(-67 °F ... +311 °F) -55 °C ... +155 °C

(-67 °F ... +311 °F)-55 °C ... +155 °C

(-67 °F ... +311 °F) -55 °C ... +155 °C

(-67 °F ... +311 °F)

允許速度≤ 20.000 轉 ≤ 20.000 轉≤ 20.000 轉≤ 20.000 轉

震驚1.000 m/s 2 持續 11 毫秒 1.000 m/s 2 持續 11 毫秒1.000 m/s 2 持續 11 毫秒1.000 m/s 2 持續 11 毫秒

振動≤ 500 m/s 2 在 10 ... 500 Hz ≤ 500 m/s 2 在 10 ... 500 Hz≤ 500 m/s 2 在 10 ... 500 Hz≤ 500 m/s 2 在 10 ... 500 Hz

耐高壓外殼/繞組≤ 500 V AC  ，50 Hz 和 3 秒 ≤ 500 V AC  ，50 Hz 和 3 秒≤ 500 V AC  ，50 Hz 和 3 秒≤ 500 V AC  ，50 Hz 和 3 秒

高壓繞線/繞線         ≤ 250 V AC  ，50 Hz 和 3 秒 ≤ 250 V AC  ，50 Hz 和 3 秒≤ 250 V AC  ，50 Hz 和 3 秒≤ 250 V AC  ，50 Hz 和 3 秒

轉子/定子完全浸漬 完全浸漬 完全浸漬完全浸漬
