ZES ZIMMER交流測量變壓器WCT100用于等離子體/激光/超聲波激發

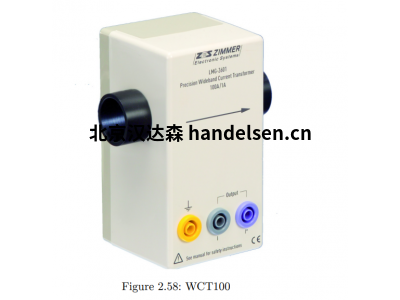

ZES ZIMMER交流測量變壓器WCT100

產品描述

測量中頻和高頻的電力電子設備

精密功率計需要精密電流傳感器 - 適用于電力電子應用的寬帶和高電流性能應用。

為此，ZES ZIMMER 一直致力于電流互感器系列 WCT100 最高 100A、

WCT1000 最高 1000A，頻率范圍從 30Hz 到 1MHz 不等。頻率范圍為 30Hz 至 1MHz。

通常，標準 CT 和鉗形電流互感器的帶寬只有幾千赫茲。幾千赫茲的帶寬。這在準確的大電流傳感器

沒有任何壓擺率限制，但同時 同時具有高帶寬和輕微相移的精確大電流傳感器市場上確實存在空白。

ZES ZIMMER的新型 WCT100 具有保證精度，在 30Hz 至 100kHz 范圍內，最大振幅誤差為 0.25%。

應用

等離子體激發

激光激發

超聲波激發

感應加熱

電磁爐

高速主軸

航空電子電源（包括高達 150kHz 的諧波分析）

16A 以上的 CE 諧波分析（例如 EN61000-3-12）

精確測量 100A 和 1000 A 的大電流

最佳精度 0.25%

適用于 30Hz 至 1 MHz 的中頻和高頻

經過認證并經過調整，可擴展 ZES ZIMMER LMG 系列的精密功率測量范圍

規格

輸入電流 100A

測量范圍 250Apk

變壓器比率 100A:1A

輸入 120A 連續電流，200A 1 分鐘

帶寬 30Hz ... 1MHz

輸出負載 精度為 100mΩ

溫度范圍 -10 ... +70°C

通孔直徑 23mm

重量 350g

尺寸 L 120mm x W 95mm x H 65mm

訂購號 LMG-Z601

版本

WCT100 100A/1A, 30Hz - 1MHz

WCT1000 1000A/1A, 30Hz - 1MHz
