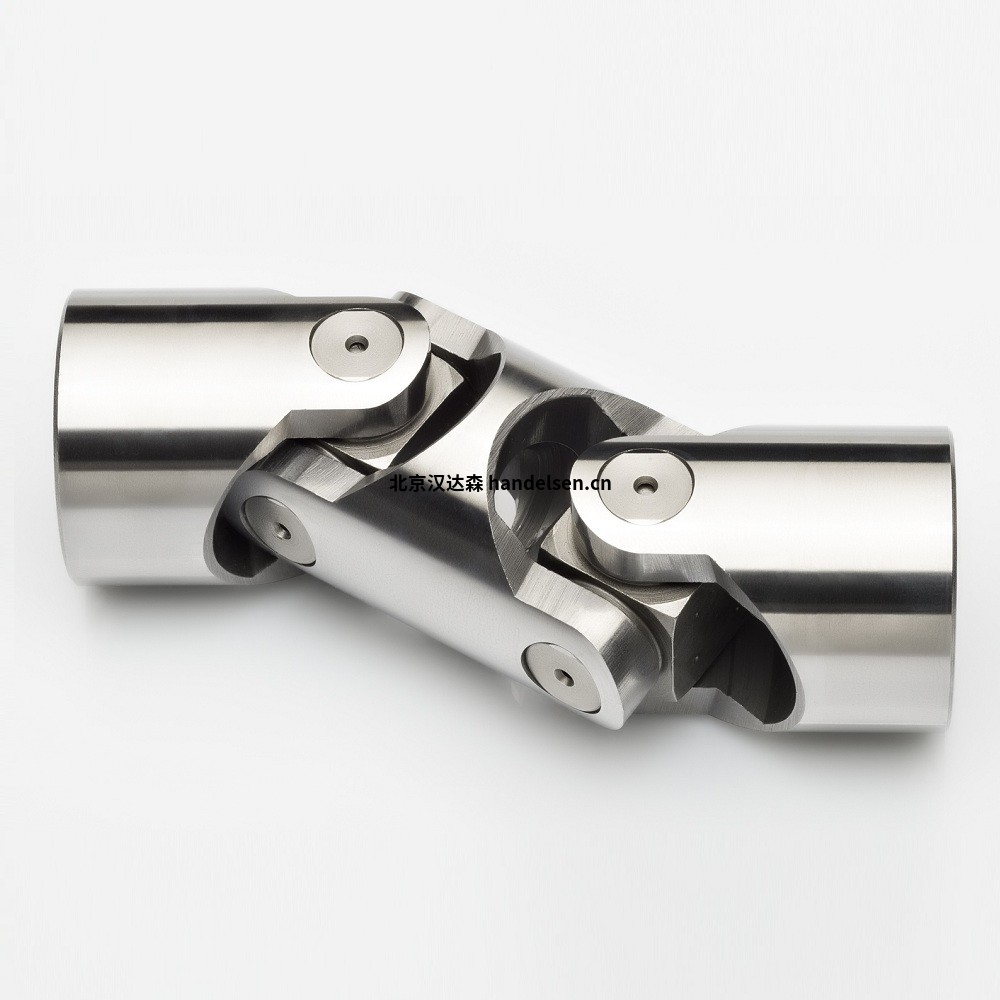

意大利Mario Ferri 雙接頭-GbD系列萬向節(jié)SG0D121C 接頭
它們都由一個星輪核心和兩個有叉端的半接頭組成。在星輪的銷和叉孔之間,安裝了4個耐磨滑動套(G系列)或滾子軸承(H系列高速)。
H系列(與滾子軸承的高速接頭)不需要潤滑或維護,因為它們的軸承是潤滑壽命。
具有普通軸承G系列的接頭是中低速度和有沖擊載荷。
對于高速和相對較低的扭轉類型的滾子軸承(H-HB)推薦.
這兩個版本提供高效率,無聲運行,低摩擦系數(shù)競爭價格.
所有的摩擦表面都是硬化的和地面。
單一接頭的工作角為45°,雙接頭為90°。
G系列的轉速為每分鐘1000轉,H系列的最大轉速為每分鐘4000轉.
所有這些接頭也提供伸縮版本。
帶有滑動灌木的連環(huán)圖
*中低速度和有沖擊載荷的地方
工作角45°
*轉速每分鐘1000轉
應要求特別處決
連接點有2個版本:
-G版至DIN808
- GB version to DIN 808/7551
帶有滾針軸承的接頭
*高速和較低扭轉
*工作角45°
*轉速每分鐘4000轉
應要求特別處決
連接點有2個版本:
-H版至DIN808
- HB version to DIN 808/7551
雙接頭-GbD系列
- 工作角90°
- 轉速每分鐘1000轉
- 應要求特別處決
類型
|
編碼
無鍵盤
|
D
|
D
|
L3
|
L1
|
L4
|
C
|
編碼
一個鍵盤通道
|
編碼
兩個鍵型
|
A
|
b
|
編碼
2平方孔
|
Q
|
*SW
|
重量 公斤
|
| 01GD |
SG0D0600 3D |
6 |
16 |
56 |
17 |
22 |
8 |
SG0D061C 3D |
SG0D062C 3D |
2 |
7 |
SG0D062Q 3D |
6 |
6 |
0,08 |
| 02GD |
SG0D0800 3D |
8 |
16 |
62 |
20 |
22 |
11 |
SG0D081C 3D |
SG0D082C 3D |
2 |
9 |
SG0D082Q 3D |
8 |
8 |
0,08 |
| 03GD |
SG0D1000 3D |
10 |
22 |
74 |
24 |
26 |
12 |
SG0D101C 3D |
SG0D101C 3D |
3 |
11,4 |
SG0D102Q 3D |
10 |
10 |
0,15 |
| 04GD |
SG0D1200 3D |
12 |
25 |
86 |
28 |
30 |
13 |
SG0D121C 3D |
SG0D122C 3D |
4 |
13,8 |
SG0D122Q 3D |
12 |
12 |
0,25 |
| 05GD |
SG0D1400 3D |
14 |
28 |
96 |
30 |
36 |
14 |
SG0D141C 3D |
SG0D142C 3D |
5 |
16,3 |
SG0D142Q 3D |
14 |
14 |
0,40 |
| 1GD |
SG0D1600 3D |
16 |
32 |
105 |
34 |
37 |
16 |
SG0D161C 3D |
SG0D162C 3D |
5 |
18,3 |
SG0D162Q 3D |
16 |
16 |
0,45 |
| 2GD |
SG0D1800 3D |
18 |
36 |
114 |
37 |
40 |
17 |
SG0D181C 3D |
SG0D182C 3D |
6 |
20,8 |
SG0D182Q 3D |
18 |
18 |
0,70 |
| 3GD |
SG0D2000 3D |
20 |
42 |
129 |
41 |
47 |
18 |
SG0D201C 3D |
SG0D202C 3D |
6 |
22,8 |
SG0D202Q 3D |
20 |
20 |
1,00 |
| 4GD |
SG0D2200 3D |
22 |
45 |
145 |
47,5 |
50 |
22 |
SG0D221C 3D |
SG0D222C 3D |
6 |
24,8 |
SG0D222Q 3D |
22 |
22 |
1,55 |
| 5GD |
SG0D2500 3D |
25 |
50 |
163 |
54 |
55 |
26 |
SG0D251C 3D |
SG0D252C 3D |
8 |
28,3 |
SG0D252C 3D |
25 |
25 |
2,00 |
| 6GD |
SG0D3000 3D |
30 |
58 |
190 |
61 |
68 |
29 |
SG0D301C 3D |
SG0D302C 3D |
8 |
33,3 |
SG0D302Q 3D |
30 |
30 |
2,90 |
| 6GD1 |
SG0D3200 3D |
32 |
58 |
198 |
65 |
68 |
33 |
SG0D321C 3D |
SG0D322C 3D |
10 |
35,3 |
SG0D322Q 3D |
30 |
30 |
3,00 |
| 7GD |
SG0D3500 3D |
35 |
70 |
212 |
70 |
72 |
33 |
SG0D351C 3D |
SG0D352C 3D |
10 |
38,3 |
- |
** |
** |
4,75 |
| 8GD |
SG0D4000 3D |
40 |
80 |
245 |
80 |
85 |
38 |
SG0D401C 3D |
SG0D402C 3D |
12 |
43,3 |
- |
** |
** |
7,20 |
| 9GD |
SG0D5000 3D |
50 |
95 |
290 |
95 |
100 |
46 |
SG0D501C 3D |
SG0D502C 3D |
14 |
53,8 |
- |
** |
** |
12,00 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 03Gbd |
SGBD1000 3D |
10 |
16 |
74 |
26 |
22 |
15 |
SGBD101C 3D |
SGBD102C 3D |
3 |
11,4 |
SGBD082Q 3D |
8 |
8 |
0,08 |
| 04Gbd |
SGBD1200 3D |
12 |
22 |
88 |
31 |
26 |
18 |
SGBD121C 3D |
SGBD122C 3D |
4 |
13,8 |
SGBD122Q 3D |
10 |
10 |
0,20 |
| 1Gbd |
SGBD1600 3D |
16 |
25 |
104 |
37 |
30 |
21 |
SGBD161C 3D |
SGBD162C 3D |
5 |
18,3 |
SGBD122Q 3D |
12 |
12 |
0,30 |
| 3Gbd |
SGBD2000 3D |
20 |
32 |
123 |
43 |
37 |
24 |
SGBD201C 3D |
SGBD202C 3D |
6 |
22,8 |
SGBD162Q 3D |
16 |
16 |
0,50 |
| 5Gbd |
SGBD2500 3D |
25 |
42 |
155 |
54 |
47 |
31 |
SGBD251C 3D |
SGBD252C 3D |
8 |
28,3 |
SGBD202Q 3D |
20 |
20 |
1,20 |
| 6Gbd |
SGBD3000 3D |
30 |
50 |
187 |
66 |
55 |
38 |
SGBD301C 3D |
SGBD302C 3D |
8 |
33,3 |
SGBD252Q 3D |
25 |
25 |
1,70 |
| 8Gbd |
SGBD4000 3D |
40 |
70 |
238 |
83 |
72 |
46 |
SGBD401C 3D |
SGBD402C 3D |
12 |
43,3 |
- |
** |
** |
4,30 |
