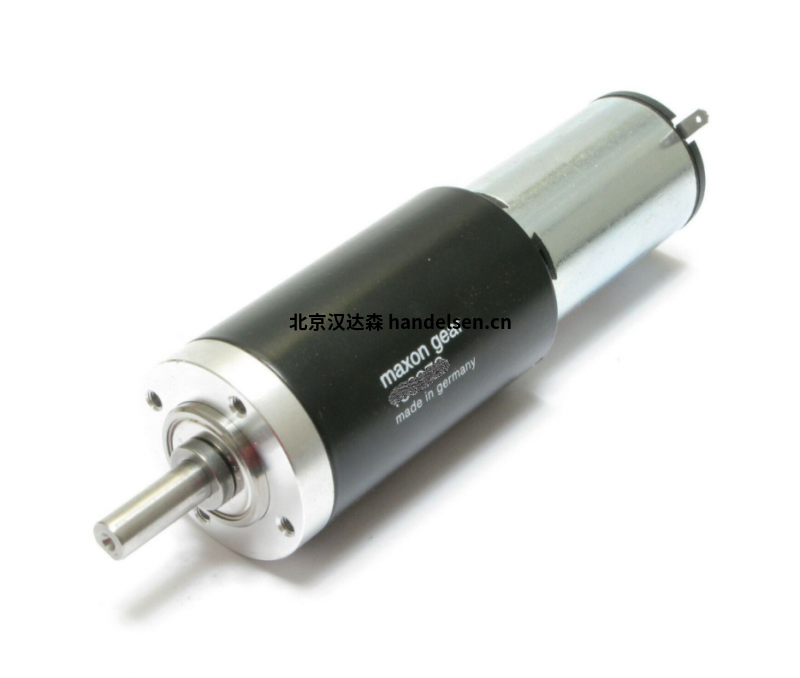

maxonEC系列無刷電機，在壽命、可靠性和精度方面有良好表現，并靈活組合齒輪箱、編碼器和控制器等組件


maxon EC22無刷直流電機功率80Watt無傳感器真空應用

額定電壓值

額定電壓 48 V

空載轉速 13200 rpm

空載電流 83.1 mA

額定轉速 11400 rpm

額定轉矩（最大連續轉矩） 56.6 mNm

額定電流（最大連續負載電流） 1.7 A

堵轉轉矩 460 mNm

堵轉電流 13.4 A

最大效率 85 %

特征值

相間電阻 3.59 ?

相間電感 0.626 mH

轉矩常數 34.4 mNm/A

轉速常數 278 rpm/V

轉速/轉矩斜率 29 rpm/mNm

機械時間常數 2.31 ms

轉子慣量 7.63 gcm²

熱參數

外殼-環境熱阻 9.12 K/W

繞組-外殼熱阻 0.92 K/W

繞組熱時間常數 5.84 s

電機熱時間常數 462 s

環境溫度 -55...+200 °C

繞組最高允許溫度 +240 °C

機械參數

軸承類型 Waelzlager

最大允許轉速 20000 rpm

軸向間隙 0 mm，徑向負載為 < 5 N 時

0.14 mm，徑向負載為 > 5 N 時

最大軸向載荷（動態） 8 N

最大軸向壓配合力（靜態） 98 N

（靜態，支撐軸） 250 N

最大徑向載荷 16 N, 5 mm（距離法蘭）

其它參數

極對數 1

相數 3

重量 210 g

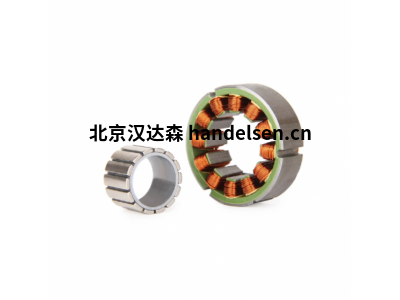

無刷電機換向原理

在無刷直流電機 (BLDC) 上——例如 maxon EC 電機 -

有三個繞組段（相）。 控制器的功率級需要根據轉子的實際位置正確地為這三相提供電壓。 轉子位置由 3 個數字霍爾傳感器監控，這些傳感器允許 BLDC 電機進行簡單的換向，稱為塊換向?；魻杺鞲衅魇钦_驅動 BLDC 電機所必需的。 然而，霍爾傳感器僅提供低級分辨率反饋，并且塊換向在低速平穩運行方面有其局限性。
