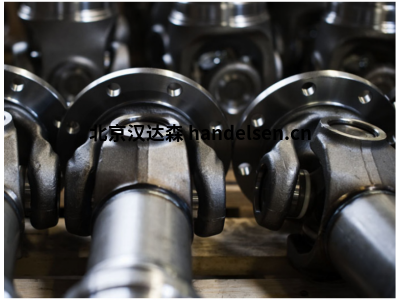

WiCHMANN100系列聯軸器M免維護交叉關節

1、WiCHMANN100系列聯軸器測試程序和證書簡述

光譜分析：可靠地測定未知材料的化學成分

宏觀磨削：焊縫結合缺陷、根部缺陷和氣孔的破壞性檢測

硬度測量：表面硬度的測量，未知材料硬化狀態的結論

尺寸測試：確保符合幾何尺寸

涂層厚度測量：通過測試足夠的涂層厚度來確保適當?shù)姆栏?/p>

超聲波檢測（UT）：根據DIN ISO 5817確保表面缺陷的焊接質量

網格切割測試：根據DIN EN ISO 2409檢查并確保足夠的油漆附著力

輻射測試焊縫（RT）：確保焊縫質量符合DIN ISO 5817關于大量缺陷的規定

焊縫目視檢查（VT）：根據DIN ISO 5817確保與外部缺陷相關的焊縫質量

顏色滲透測試（PT）：檢查表面是否存在缺陷，例如裂紋和孔隙

磁粉檢測（MT）：檢查近表面缺陷，如裂紋和粘結缺陷

2.1.DIN EN 10204-2.1：工廠證書

2.2.DIN EN 10204-2.2：工廠證書，包括非特定測試的結果

3.1.DIN EN 10204-3.1：驗收測試證書，包括具體測試的結果

三維模型：空間零部件表示

有限元法：有限元構件應力分析

L1推合長度

L2最大長度補償

EBLmax最大允許安裝長度

最佳安裝長度L1至½L2

2、WiCHMANN100系列M型聯軸器參數

大小 10000 ;11600 ;12600

軸承扭矩Nm 1400 ;3000; 5300

持續扭矩Nm 700; 1500 ;2300

聯合功率因數Nm 660 ;990; 1780

旋轉直徑mm 100; 116 ;126

3、WiCHMANN100系列M型聯軸器應用領域

·通用機械工程

·造紙機

·試驗臺

4、WiCHMANN100系列聯軸器屬性

·未分開的軸承眼

·帶卷入外形的長度補償

·帶DIN、SAE或十字齒連接的叉法蘭

·免維護交叉關節
