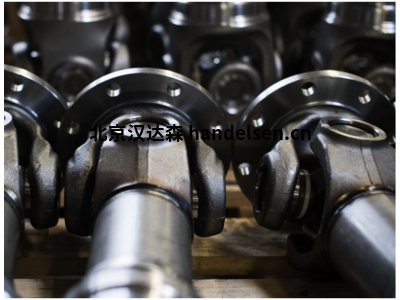

WiCHMANN100系列L型聯軸器用于軌道車輛 ，商用車 ，試驗臺

一、WiCHMANN概述

WiCHMANN為您提供OEM業務和工廠優化方面的最高質量標準

WiCHMANN在經過認證的制造工藝和服務范圍內。WiCHMANN提供傳動軸用于工業工廠使用壽命長，運行成本低。

傳動軸的優化設計，WiCHMANN通過專業的計算和咨詢是個人的基礎尺寸選擇。

二、WiCHMANN證書和簡述

ISO 9001:2015質量管理標準

ISO 14001:2015環境管理標準

DIN EN 15085-2 CL1軌道車輛和車輛部件的新生產

DIN 27201-6軌道車輛和車輛部件的焊接修理

DIN EN ISO 3834-2焊接制造公司的質量要求

三、WiCHMANN服務

評估所有運行和設計相關數據（功率、速度、扭矩等），以重新計算

為您的個人軌道車輛應用提供必要的鉸接軸驅動。

四、WiCHMANN長度定義

驅動軸的安裝長度EBL定義了驅動器和

運行或靜止時發生的輸出單位和長度變化。

沒有長度補償?shù)慕宇^軸具有恒定的長度L1，該長度對應于安裝長度對應于

五、WiCHMANN100系列L型聯軸器

大小 15800; 17200; 17800 ;20400

軸承扭矩Nm 8800 ;12500 ;17000 ;20000

持續扭矩Nm 4400 ;5100 ;8500 ;11000

聯合功率因數Nm 2400 ;3500; 4600 ;6800

旋轉直徑mm 158; 172; 178; 204

WiCHMANN100系列L型聯軸器應用領域

通用機械工程

·軌道車輛

·商用車

·試驗臺

·泵

·造紙機

·軋機側驅動裝置

WiCHMANN屬性

·未分開的軸承眼

·漸開線齒廓或直齒廓的長度補償（SAE）

·應用相關型材涂層

·帶DIN、SAE或十字齒連接以及帶十字楔的叉法蘭

·免維護交叉關節
