maxon ECXFLAT22S無刷直流電機多指機器人關節模組驅動器

maxon ECXFLAT22S無刷直流電機多指機器人關節模組驅動器
機器人關節模組高度集成了包括無框直驅力矩電機、低壓直流驅動器、諧波減速機、制動器和反饋裝置。
maxon EC flat驅動器體積小功效高、尺寸緊湊，電機重量輕，與諧波減速機高精度傳動系列連成一個單元，電機靈活可變，預載滾珠軸承能精確響應控制指令，通過總線技術實現數據快速傳輸，實現微機械和微電子技術互補。

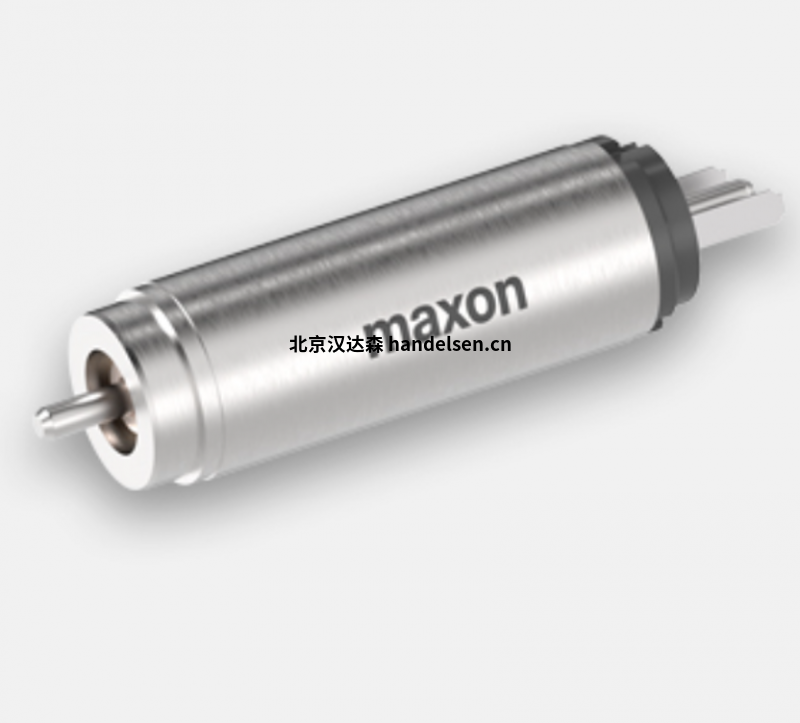

maxon ECXFLAT22S無刷直流電機

額定電壓 9 V

空載轉速 10200 rpm

空載電流 52.3 mA

額定轉速 5510 rpm

額定轉矩（最大連續轉矩） 7.57 mNm

額定電流（最大連續負載電流） 0.862 A

堵轉轉矩 20.9 mNm

堵轉電流 2.59 A

最大效率 74 %

特征值

相間電阻 3.48 ?

相間電感 0.601 mH

轉矩常數 8.19 mNm/A

轉速常數 1170 rpm/V

轉速/轉矩斜率 495 rpm/mNm

機械時間常數 34.7 ms

轉子慣量 6.7 gcm²

熱參數

外殼-環境熱阻 11.7 K/W

繞組-外殼熱阻 10.7 K/W

繞組熱時間常數 6.88 s

電機熱時間常數 27.9 s

環境溫度 -40...+100 °C

繞組最高允許溫度 +125 °C

機械參數

最大允許轉速 15000 rpm

軸向間隙 0 mm，徑向負載為 < 1.5 N 時

0.14 mm，徑向負載為 > 1.5 N 時

徑向間隙 0 mm

最大軸向載荷（動態） 1.8 N

最大軸向壓配合力（靜態） 26 N

（靜態，支撐軸） 200 N

最大徑向載荷 3.5 N, 5 mm（距離法蘭）

其它參數

極對數 6

相數 3

重量 28 g
