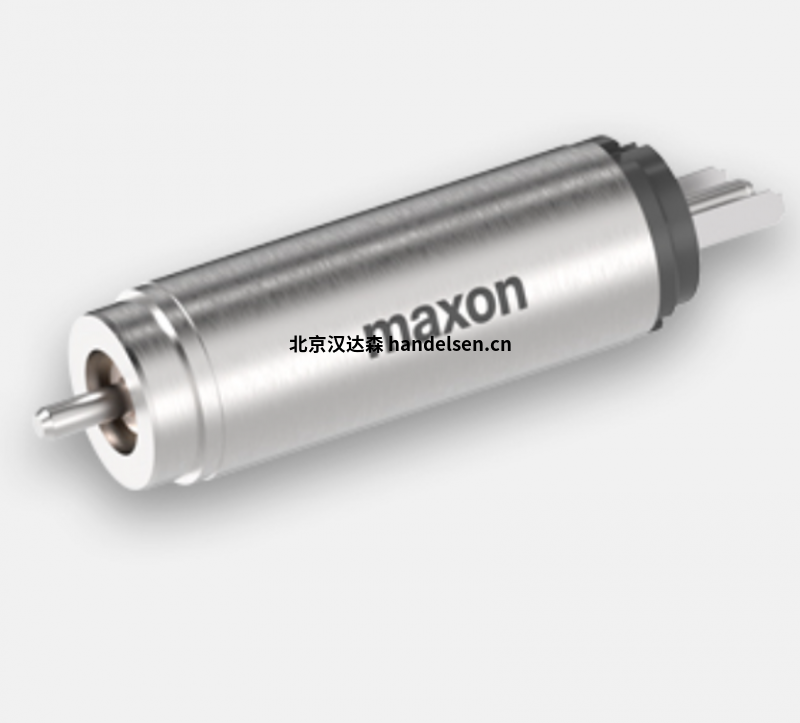

maxon DCX14L直流有刷電機稀有金屬電刷CLL長效電容精密機器人機械手
重量輕巧、功率密度高、組合緊湊小巧
無頓挫的無鐵芯繞組、操作簡便、良好的調節性能
電流強度與轉矩成正比、可通過電流獲取信息
堅固性和耐用性
maxon齒輪箱具體型號：
maxon_GP 6 A
maxon_GP 8 A
maxon_GP 10 K
maxon_GP 10 A
maxon_GS 12 A
maxon_GP 13 K
maxon_GP 13 A
maxon_GS 16 K
maxon_GS 16 A
maxon_GS 16 V
maxon_GS 16 VZ
maxon_GP 16 A
maxon_GP 16 C
maxon_GP 19 B
maxon_GP 22 B
maxon DCX14L直流有刷電機稀有金屬電刷CLL長效電容滾珠軸承
額定電壓值
額定電壓 12 V
空載轉速 7740 rpm
空載電流 19.1 mA
額定轉速 5220 rpm
額定轉矩（最大連續轉矩） 6.34 mNm
額定電流（最大連續負載電流） 0.452 A
堵轉轉矩 19.7 mNm
堵轉電流 1.35 A
最大效率 78 %
特征值
相間電阻 8.9 ?
相間電感 0.403 mH
轉矩常數 14.6 mNm/A
轉速常數 654 rpm/V
轉速/轉矩斜率 399 rpm/mNm
機械時間常數 4.05 ms
轉子慣量 0.97 gcm²
熱參數
外殼-環境熱阻 22.2 K/W
繞組-外殼熱阻 8.63 K/W
繞組熱時間常數 10.9 s
電機熱時間常數 226 s
環境溫度 -40...+85 °C
繞組最高允許溫度 +100 °C
機械參數
軸承類型 Waelzlager
最大允許轉速 8680 rpm
軸向間隙 0 mm，徑向負載為 < 0.8 N 時
0.1 mm，徑向負載為 > 0.8 N 時
徑向間隙 0.015 mm
最大軸向載荷（動態） 0.8 N
最大軸向壓配合力（靜態） 18 N
（靜態，支撐軸） 300 N
最大徑向載荷 10 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 7
重量 26 g
數字增量式編碼器特點：
相對位置信號，適用于定位任務
旋轉方向識別
可根據每個時間單位的脈沖數計算出轉速
適用于多項應用的標準解決方案
