maxon ECXFLAT32S直流無刷電機配備霍爾傳感器機器人關節模組驅動器

maxon ECXFLAT32S直流無刷電機配備霍爾傳感器機器人關節模組驅動器
扁平式驅動器可滿足要求，體積小功效高、電機重量輕，與諧波減速機高精度傳動系列連成一個單元，電機靈活可變，預載滾珠軸承能精確響應控制指令，通過總線技術實現數據快速傳輸，實現微機械和微電子技術互補。

maxon ECXFLAT產品型號：

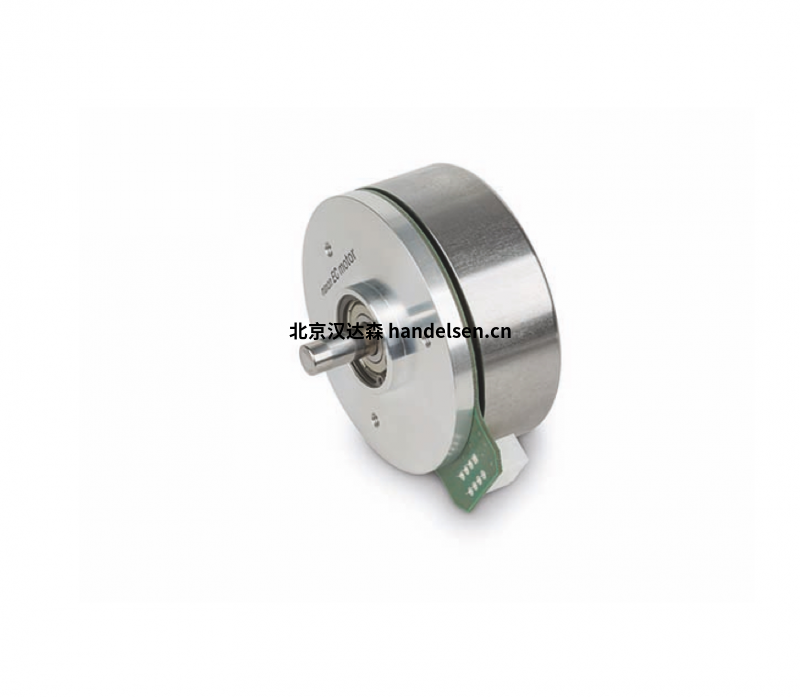

maxon ECXFLAT32S直流無刷電機配備霍爾傳感器

額定電壓值

額定電壓 24 V

空載轉速 12100 rpm

空載電流 94.2 mA

額定轉速 8210 rpm

額定轉矩（最大連續轉矩） 37.4 mNm

額定電流（最大連續負載電流） 1.66 A

堵轉轉矩 125 mNm

堵轉電流 16.3 A

最大效率 85 %

特征值

相間電阻 1.47 ?

相間電感 1.12 mH

轉矩常數 18.5 mNm/A

轉速常數 516 rpm/V

轉速/轉矩斜率 41 rpm/mNm

機械時間常數 14 ms

轉子慣量 32.6 gcm²

熱參數

外殼-環境熱阻 5.15 K/W

繞組-外殼熱阻 5.67 K/W

繞組熱時間常數 13.1 s

電機熱時間常數 162 s

環境溫度 -40...+100 °C

繞組最高允許溫度 +125 °C

機械參數

最大允許轉速 14000 rpm

軸向間隙 0 mm，徑向負載為 < 4 N 時

0.14 mm，徑向負載為 > 4 N 時

最大軸向載荷（動態） 4 N

最大軸向壓配合力（靜態） 45 N

（靜態，支撐軸） 1000 N

最大徑向載荷 12 N, 5 mm（距離法蘭）

其它參數

極對數 6

相數 3

重量 66 g
