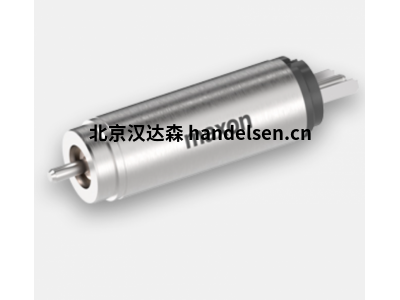

maxonRE-max17直流有刷電機270380電機齒輪箱組合現貨供應
行星齒輪箱 GP 16 A Ø16 mm, 0.1 - 0.3 Nm, 金屬材質, 滑動軸承
電機 RE-max 17 Ø17 mm, 石墨電刷, 4.5 Watt, 帶端子
傳感器 MR 編碼器, M 型, 32 線, 2 通道
電機RE-max 17 Ø17 mm, 石墨電刷, 4.5 Watt, 帶端子
額定電壓值
額定電壓 12 V
空載轉速 11100 rpm
空載電流 38 mA
額定轉速 8150 rpm
額定轉矩（最大連續轉矩） 3.78 mNm
額定電流（最大連續負載電流） 0.41 A
堵轉轉矩 14.7 mNm
堵轉電流 1.45 A
最大效率 71 %
特征值
相間電阻 8.25 ?
相間電感 0.205 mH
轉矩常數 10.1 mNm/A
轉速常數 946 rpm/V
轉速/轉矩斜率 774 rpm/mNm
機械時間常數 7.02 ms
轉子慣量 0.867 gcm²
熱參數
外殼-環境熱阻 35 K/W
繞組-外殼熱阻 12 K/W
繞組熱時間常數 7.74 s
電機熱時間常數 343 s
環境溫度 -30...+85 °C
繞組最高允許溫度 +125 °C
機械參數
軸承類型 燒結軸承
最大允許轉速 11900 rpm
軸向間隙 0.05 - 0.15 mm
徑向間隙 0.012 mm
最大軸向載荷（動態） 0.8 N
最大軸向壓配合力（靜態） 35 N
（靜態，支撐軸） 200 N
最大徑向載荷 1.4 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 7
重量 26 g
齒輪箱 一般數據
齒輪箱類型 GP
外徑 16 mm
版本 標準型號
齒輪箱數據
減速比 29 : 1
絕對減速比 729/25
最大電機軸直徑 1.5 mm
級數 2
最大連續轉矩 0.15 Nm
瞬時允許輸出轉矩 0.225 Nm
輸出端相對于輸入端的旋轉方向 =
最大效率 81 %
空載下齒輪箱平均背隙 1.8 °
慣量 0.04 gcm²
齒輪箱長度（L1） 19.1 mm
最大連續輸出功率 5.2 W
最大瞬時輸出功率 6.5 W
技術參數
輸出端軸承 燒結軸承
徑向間隙 最大0.06 mm, 6 mm（距離法蘭）
軸向間隙 0.02 - 0.1 mm
最大徑向載荷 12 N, 6 mm（距離法蘭）
最大軸向載荷（動態） 8 N
最大軸向壓配合力 100 N
最大連續輸入轉速 8000 rpm
最大瞬時輸入轉速 8000 rpm
建議溫度范圍 -15...+100 °C
擴展溫度范圍 -30...+100 °C
重量 23 g
編碼器型號
每旋轉一周的脈沖數 32
通道數 2
線驅動 No
最大轉速 15000 rpm
技術參數
供電電壓 2.7...5.5 V
輸出信號 TTL
驅動邏輯 TTL
每通道輸出電流 0...5 mA
相移 90 °e
相移，誤差 45 °e
零位信號與A/B通道信號同步 No
編碼盤最大慣量 0.09 gcm²
工作溫度 -40...+85 °C
