瑞典MannTek干氣接頭DGC系列干式氣體接頭

孫粗 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

干氣接頭DGC

干氣接頭用于液化石油氣液化石油氣和各種其他氣體介質的裝卸。

DGC聯軸器針對更高工作壓力（高達25 bar）的連接和斷開進行了優化。

尺寸從： 1“ 至 8”

材料： 不銹鋼

海豹： 氟橡膠/LT

工作壓力 25 bar

提供螺紋和法蘭連接，適用于軟管單元和罐單元

1“ （DN25） 56 毫米高達 250 升/分鐘

2“ （DN50） 70 毫米高達 900 升/分鐘

3“ （DN80） 119 毫米高達 2.800 升/分鐘

4“ （DN100） 164 毫米高達 7.000 升/分鐘

6“ （DN150） 238 毫米高達 14.000 升/分鐘

8“ （DN200） 272 毫米高達 23.000 升/分鐘

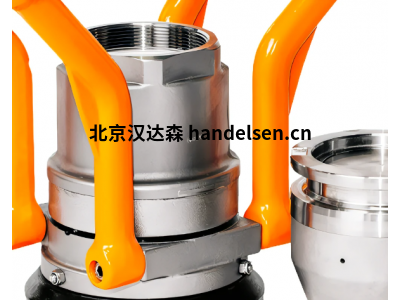

干式氣體接頭DGC

符合EN 13760 / EN 13175標準的自鎖快速連接/斷開接頭，用于液化石油氣液化石油氣和各種其他介質的裝卸。

描述 帶旋轉接頭的軟管單元，通常安裝在軟管組件和裝載臂上，用于臨時連接到儲罐和移動運輸單元。

不帶旋轉接頭的罐體單元，通常固定作為填充連接器安裝在儲罐、移動罐、公路罐車、鐵路罐車、集裝箱和船舶歧管上。

DN 25 作為重型車輛的液化石油氣加油連接器，符合 EN 13760 標準。

DN 50 作為液體管路卡車的液化石油氣加注連接器，或作為軌道車上的蒸汽回流連接器，符合 EN 13175 最高 +80° C。 DN 80 作為液體管路軌道車的連接器，符合 EN 13175。

評論 在壓力下將軟管組件和裝載臂快速安全地連接到移動和固定罐，并將液體損失降至最低。

兩個聯軸器部件均配有平板提升閥。對于連接，軟管單元被推到罐單元上，并通過順時針旋轉連接器15度來耦合/密封。當裝置旋轉 100 度時，閥門移動到罐體裝置中，以便介質可以流動。當逆時針進行類似的轉彎時，流動停止，耦合器可以拉開。

大小 1“ （DN 25） 至 8” （DN 200）。

連接 BSP/NPT 螺紋，DIN/ANSI/TW/TTMA 法蘭 – 可根據要求提供其他。

壓力 工作壓力 PN 25。

溫度 -40° C 至 +80° C，具體取決于 O 形圈材料。

材料 主體：不銹鋼 – 取決于類型/尺寸 1.4401 （AISI 316）、1.4404 （AISI 316L）、1.4408 （CF-8M） 或 1.4409 （CF-3M）。

O型圈：FKM – 其他應要求提供。

扁平密封（僅適用于母平行螺紋連接）：聚氨酯 – 可根據要求提供其他密封。
