相對壓力

在表壓法中，測試對象暴露在空氣中，并在調整階段后通過壓力傳感器確定可能的泄漏。由于壓力傳感器僅應用于一側，因此適用的測試壓力受到限制。表壓法通常用于較小的測試量，足夠的測試時間以及由于其性價比。

特性

緊湊型設計

凈容積小

測量范圍廣

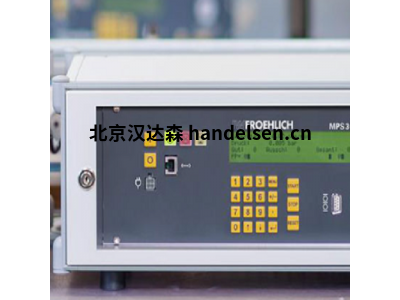

JW 弗羅利希泄漏測試儀

微分

在差壓法中，測試對象暴露在空氣中，在調整階段之后，通過差壓傳感器確定可能的泄漏。由于該傳感器兩側均加壓，因此可以實現高達20 bar的高測試壓力，并且可以實現非常精細的測量值分辨率。因此，差壓法在高壓和低限泄漏率下更受歡迎。

特性

高達 20 bar 的高測試壓力

高測量值分辨率，不受測試壓力影響

高泄漏率低

可檢測的測試壓力

不穩定的測試

使用原始參考零件的試樣

JW 弗羅利希泄漏測試儀

質量流量標準

在質量流量法中，參考體積VEX首先充滿測試空氣。由此，測試對象的填充和測試壓力的實現發生。由于與壓降法相比，質量流量傳感器在可能發生泄漏時提供即時測量結果，因此該方法適用于大批量零件和短循環時間。此外，經驗表明，重復測量（MFU）的重復性結果更好。

特性

測量技術適用于 500 ml 以上的大測試量

通過質量流量傳感器即時發出測量信號

與壓降法相比，測試時間更短

測量結果的高可重復性

測量信號不受測試體積和測試壓力的影響

JW 弗羅利希泄漏測試儀

質量流量高范圍

在高量程測量方法中，測試壓力通過機械壓力調節器進行調整。目的是在恒定的測試壓力下測試高泄漏。這種方法特別適用于具有高泄漏的試樣，因此測試精度和可重復性在這里起著相當次要的作用。

特性

高泄漏率測量技術

測量信號不受測試體積和測試壓力的影響

測量信號對應于正常狀態下的泄漏率

測量結果的最佳可重復性

JW 弗羅利希泄漏測試儀
