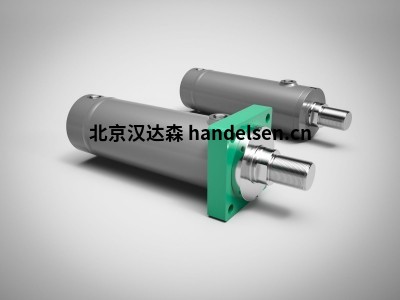

德國storz ZBI 2511 標準液壓缸氣缸

德國storz  ZBI 2511 標準液壓缸氣缸

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

storz ZBI 2511 – 標準液壓缸 (DIN 24333) – 標稱壓力 250 bar (25 MPa) 感應傳感

小貼士：STORZ ZBI 2511 液壓缸是作為 ZBD 2511 缸系列的補充開發的。液壓缸集成了接近開關以提供終端位置通知。

用于對活塞終端位置、沖程數或沖程順序進行電氣監控，無需對安裝外部限位開關進行任何復雜設計

專為 250 巴的標稱壓力而設計

提供 5 種安裝類型和 6 種密封變體，適用于應用

安裝尺寸符合 ISO 6022、DIN 24 333 和 VW 39D921

緊湊型非接觸式接近開關，耐壓高達 500 巴

使用插頭連接的電氣連接

技術數據

公稱壓力： 250 巴（25 兆帕）

靜態測試壓力： 375 巴（37.5 兆帕）

活塞直徑： 40-250 mm（大于特殊版本）

面積比j： 1,6 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0 – 1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

電氣數據

工作電壓U： 10-30伏

切換間隔Sr： 1,2 +/-0,2 毫米

開關滯后：<20% 的切換間隔

空載電流:: <=10毫安

載流能力IA： <=200 毫安（在 80 °C 時）

再現性 R： <=5%

開關頻率： 1 赫茲

工作溫度： -20…+80 °C

輸出函數： 建立聯系元素

剩余電流紅外線： <=80 µA 在負載電路內，當開關被阻塞時

機械數據

案例材料： 料號：4104

附件類型： 插件連接

電纜類型： 3m 長電纜，3×0.34 mm

防護等級： DIN 40050 IP68

Type: ZBI 2511 - 80/56- MT4- 300-FG-22-B1C -G11 - E04 - J33.1

storz ZBD 2511 – 標準液壓缸 (DIN 24333) – 標稱壓力 250 bar (25 MPa)

小貼士：標稱壓力為 250 巴的 STORZ ZBD 2511 系列液壓缸符合 ISO 6022、DIN 24333 和 VW 39D921 標準。

由于規定了緊固尺寸、安裝長度、表面比、活塞桿端和連接螺紋，因此具有國際互換性

帶和不帶終端位置阻尼的氣缸安裝尺寸相同

兩個活塞桿直徑作為標準分配給每個活塞直徑（對應的面積比 j=1.6 和 j=2）

5 種標準化安裝方法和 6 種標準密封變體

• 線路連接、通風孔和節流螺絲的位置可自由配置

技術數據

公稱壓力： 250 巴（25 兆帕）

靜態測試壓力： 375 巴（37.5 兆帕）

活塞直徑： 40-250 mm（大于特殊版本）

面積比j： 1,6 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0 – 1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZBD 2511 - 80/56 - MT4 - 300 - FG - 22 - B1C - G11 - E33
