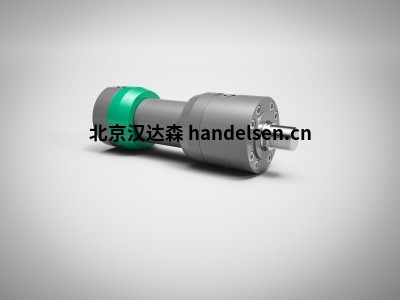

德國storz ZB 2001標準液壓缸氣缸

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

storz ZB 2001 – 標準液壓缸 (Storz Standard) – 標稱壓力 160 bar (16 MPa)

小貼士：STORZ ZB 2001 液壓缸系列是為一般工業用途設計的焊接缸系列。

提供 6 種不同的安裝類型和多種密封變體，適用于應用

用于液壓系統技術優化和效益設計的窄直徑級配

一種氣缸尺寸（j=1.4 和 j=2）有 2 種活塞桿直徑可供選擇

活塞桿有鍍硬鉻、感應淬火或感應淬火和鍍硬鉻選項

技術數據

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

面積比j： 1,4 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0-0,5 米/秒

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZB 2001 - 80/ 45- SG-500-AG1B.

storz ZBD 1611 – 標準液壓缸 (ISO 6020/1) – 公稱壓力 160 bar (16 MPa)

小貼士：標稱壓力為 160 bar 的 STORZ 液壓缸系列 ZBD 1611 符合 ISO 標準 6020/1 和 VW 標準 39D920。

由于固定尺寸、安裝長度、面積比、活塞桿端和連接螺紋的定義，國際互換性

帶緩沖和不帶緩沖的氣缸安裝尺寸相同

兩個活塞桿直徑作為標準分配給每個活塞直徑（相應的面積比 j=1.4 和 j=2）

線路連接、通風和節流螺絲可在其位置自由選擇

8 種標準緊固類型和 6 種密封變體作為標準

技術規格

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

活塞直徑： 25-200mm

面積比j： 1.4 和 2

溫度范圍 -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

提升速度： 0 – 1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZBD 1611 - 63/36 - MT4 - 300 - RG - 22 - B1C - G11 - E33.
