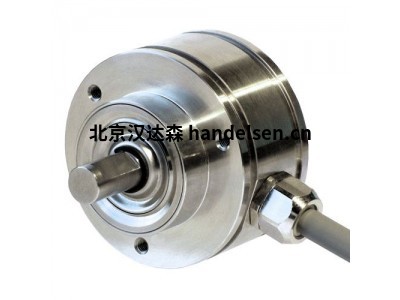

德國Hengstler ACURO AD36旋轉編碼器

客戶對我們豐富的經驗和稱職的服務、應用知識和高度的靈活性表示贊賞，這是我們提供不同產品變體的結果。此外，我們可以通過提供量身定制的應用項目來有效地支持我們的客戶。



HENGSTLER 的 ACURO 值旋轉編碼器提供創新的工程設計、易于操作和優化的功能可靠性。基于平臺的概念實現了特別緊湊的結構和模塊化的內部組件。由于采用了這種復雜的模塊化系統，HENGSTLER 始終能夠為涉及電機反饋和自動化的應用提供正確的變體。這些旋轉編碼器配備開放式 BiSS 傳感器接口，是滿足所有要求并為未來做好準備的理想選擇。



我們的主要之一是針對定制應用程序的項目管理。這是基于在機電、機械、氣動和電子等關鍵領域的多年經驗，這反映在整個 HENGSTLER 產品系列中。



Hengstler AD 36 是一款光學編碼器，帶有多圈齒輪和光學掃描，尺寸為 36 mm。作為同類產品中的型號，它提供 8 毫米通孔空心軸，可實現與旋轉變壓器兼容的安裝。機械概念基于安裝在雙滾珠軸承中的軸組件，具有靈活的扭矩支撐。AD36 適用于安裝在框架高度較小的 BLDC 伺服電機中。BiSS 或 SSI 通信接口可以設置數字化的控制電路。它具有高達 19 位單圈和 12 位多圈的分辨率。

AD36是一個編碼器，具有真正的齒輪多圈、光學傳感技術和36毫米直徑。是貫通式空心軸，可實現與15號旋轉變壓器兼容的裝配。機械設計包括兩個滾珠軸承和一個靈活的扭矩支撐。AD36是ACURO-DRIVE系列的補充，適用于小機架尺寸的無刷直流伺服電機。

全數字控制回路全新的全數字OptoAsic技術實現了向真正數字化驅動系統的過渡。傳統的編碼器仍然具有模擬正弦波信號速度和位置數據的反饋。然而，AD36通過BiSS接口提供高達19位（單匝）和12位（多匝）的全數字位置數據，可變時鐘速率高達10MHz。BiSS是市場上可用的開放式高速雙向傳感器接口。通過SSI接口以及每轉2048個正弦余弦周期的變體，實現了與大多數現有驅動器的向后兼容性。

集成診斷系統AD36具有控制和調節內部信號的集成診斷系統。在任何系統錯誤或老化影響影響編碼器功能之前，通過預警實現最大電機正常運行時間。代碼合理性檢查確保輸出數據始終代表真實位置。此外，工作溫度可以用8位分辨率測量和讀出。如果超過或低于可編程限值，則會顯示警告和報警位。



技術數據

機動的

殼體直徑37.5 mm

軸直徑8 mm（穿過空心軸）8 mm（輪轂軸）

法蘭（殼體安裝）

系帶防護等級軸輸入（EN 60529）IP40

防護等級外殼（EN 60529）IP40

安裝軸（輪轂軸）的軸向軸向間隙±0.5 mm

匹配軸（輪轂軸）的徑向跳動±0.05 mm

轉速10 000 rpm（連續），12 000 rpm（短術語）

起動扭矩典型值。≤ 1 Ncm

慣性矩約2.5 x 10-6 kgm²

振動阻力（DIN EN 60068-2-6）100 m/s²（10…2000 Hz）



Hengstler ACURO AD36編碼器

用于無刷伺服電機

安裝與旋轉變壓器尺寸 15 兼容

帶 8 mm 通孔空心軸

19位單圈+12位多圈

-40°C 至 +120°C 工作溫度

10,000 rpm 連續運行

齒輪光學多圈

SSI 或 BiSS 接口

正弦波 1 Vpp

500 kHz 帶寬
