意大利ELAP磁性編碼器 MEM系列

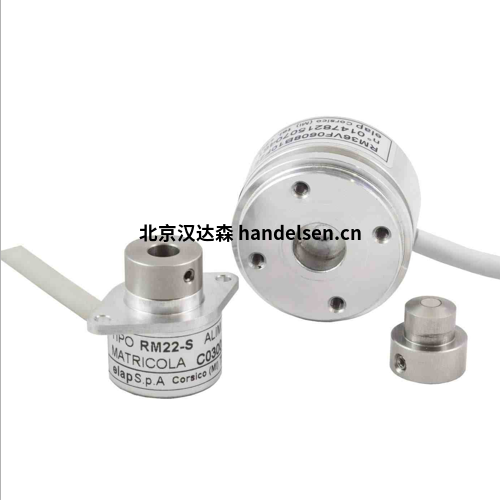

1、編碼器 MEM

單向和多轉編碼器

磁性絕對編碼器 MEM憑借其創新的電子施工技術，達到高加速度和速度值。新技術——不涉及機械齒輪——也賦予儀器一個長壽命。

編碼器系列 MEM可以以單一或多回版本提供，具有高分辨率值：最多 13 位信息/轉數（對應于 8192 信息/轉速）x 15 位轉速（對應于 32768 rev.），以二進制或灰色代碼表示。

多轉編碼器提供SSI串行輸出信號，而單轉式提供兩個輸出選項：SSI或推拉并行信號。

提供多種機械版本，以滿足所有應用要求：圓形法蘭，方法蘭，空心軸，不同的選擇軸直徑和連接位置和類型。



技術規格

分辨率 5 ÷ 13 位信息/轉速 x 15 位轉速，

二進制或灰色代碼

5V SSI 串行輸出= 可選：推拉并行輸出（僅單轉型）

5/28Vdc 電源 1.2 W

max大頻率 100 KHz

連接插座：12 針軸向或徑向連接器，包括飛絲或 8 線軸向或徑向電纜 1 米長

數據存儲量 > 21 年

鋁制外殼

提供多種配置

保護度 IP64 = 可選IP65

電子復位功能



2、編碼器 MEM-總線 Profibus

帶現場總線的單車和多車編碼器

絕對編碼器系列MEM-Bus可根據PROFIBUS 標準在接口上連接到現場總線系統。

MEM-Bus 編碼器可以同時提供單倍和多回版本：單轉編碼器分辨率為 13 位，而對于多轉類型，分辨率值為 29 位（8192 步/轉 x 65536 轉）。

不同的機械版本可滿足所有應用要求：方形法蘭、圓形法蘭與伺服耦合，以及空心軸直接耦合到電機軸。所有類型都為軸/孔直徑提供了不同的選擇;電氣連接通過電纜：通過三個電纜接頭出口。

粗壯的鋁制外殼確保了高保護度，因此在惡劣的工業環境中可以應用MEM-Bus編碼器。

創新的電子施工技術——不涉及機械齒輪——能夠達到高加速度和速度值，并賦予傳感器一個長壽命。

技術規格：

現場總線接口：Profibus DP

電源 5/28Vdc 1.2 W

步驟/旋轉： 8192/13 位

轉數號（多圈）：65536/16 位

數據存儲量 > 21 年

提供多種配置

鋁制外殼

保護度： IP64 = 可選IP65

電子復位

診斷功能

參數或位置錯誤

電池報警

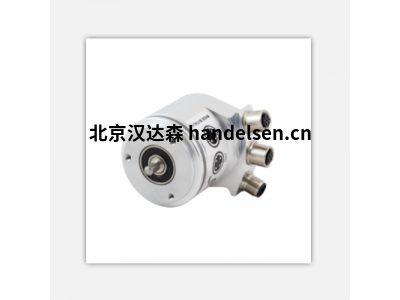

3、編碼器MEM–總線Profinet

帶Profinet接口的多圈編碼器

Elap絕對編碼器系列MEM總線符合與Profidrives相關的編碼器配置文件規范V4.1版本3.162。它們滿足應用等級3和4的要求，即它們提供縮放系數、預設、旋轉方向、定位和速度值、診斷的所有功能。MEM總線編碼器支持RT實時和IRT同步實時傳輸模式，保證了數據傳輸?shù)目焖?、準確和安全。

除了標準電報81、82、83、84 Elap編碼器還支持用戶電報860，該電報具有Profibus電報的特點，這一特性簡化了編碼器的處理，以及Profinet設備的可能遷移。

編碼器的實時診斷功能確保設備狀態的持續監控。

MEM總線編碼器提供多圈版本，分辨率為29位（8192步/轉x 65536轉）。

可提供不同的機械版本以滿足所有應用要求：方形法蘭、帶伺服聯軸器的圓法蘭、以及直接連接到電機軸的空心軸；所有類型的軸/孔直徑都有不同的選擇。電氣連接由3個M12接頭連接。

堅固的鋁制外殼確保了高保護度，因此可以在惡劣的工業環境中應用MEM總線編碼器。

創新的電子結構技術-不涉及機械齒輪-允許達到高加速度和速度值，并賦予傳感器較長的壽命。



技術規格

現場總線接口：Profibus DP

電源 5/28Vdc 1.2 W

步驟/旋轉： 8192/13 位

轉數號（多圈）：65536/16 位

數據存儲量 > 21 年

提供多種配置

鋁制外殼

保護度： IP64 = 可選IP65
