稱重傳感器用于測量重量，是我們?nèi)粘Ｉ畹囊粋€(gè)組成部分。其隨處可見，例如在超市柜臺或是高速公路上。當然，您通常不能立即識別，因?yàn)樗鼈冸[藏在儀器中。

稱重傳感器 通常由帶有 應變片 的彈性體組成。彈性體通常由鋼或鋁制成。其非常結實，具有非常小的彈性。正如名詞“彈性體”所言，鋼或鋁在負載下產生一定量的變形，但隨后會返回到初始位置，彈性地響應每次負載。這些極小的變化可以采用應變片獲得。應變儀的變形由分析電子儀器解釋以確定重量。

要了解最后一點，我們需要更詳細地解釋應變片：它們是電導體，以蜿蜒的方式牢固地附著在基底上。當基底被拉動時，它和電導體就會一起更長。當其收縮時，變短。這將導致電導體中的電阻改變。該應變可以在此基礎上確定，因?yàn)殡娮桦S應變而增加并隨之收縮而減小。

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

應變片牢固地固定到到彈性體上，因此它經歷相同的運動。對于稱重傳感器來說，這些應變片被布置在惠斯登電橋中（見圖）。這意味著四個SG連接，組成一個橋路，并且被測量的力的方向與測量柵絲相應對齊。

如果一個物體放置在稱重傳感器上或懸掛在其上，則可以確定物體的重量。 稱重傳感器的預期負載總是沿著地球中心的方向，即重力方向。 也就是只能獲得載荷重力方向的力分量。而 力傳感器 不是這樣，盡管設計類似。力傳感器可以獲取所有方向上發生的載荷。 與地球引力的方向和安裝方式無關。

稱重傳感器類型

稱重傳感器有多種類型，適合不同的應用。常用的包括：

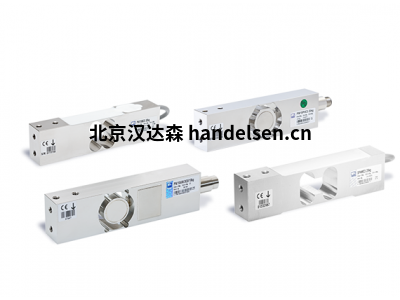

• 單點稱重傳感器: 一般用于平臺秤，其放置在重物的下方。
• 彎曲梁稱重傳感器: 多個稱重傳感器放置在鋼結構下方，并從上方加載重物。

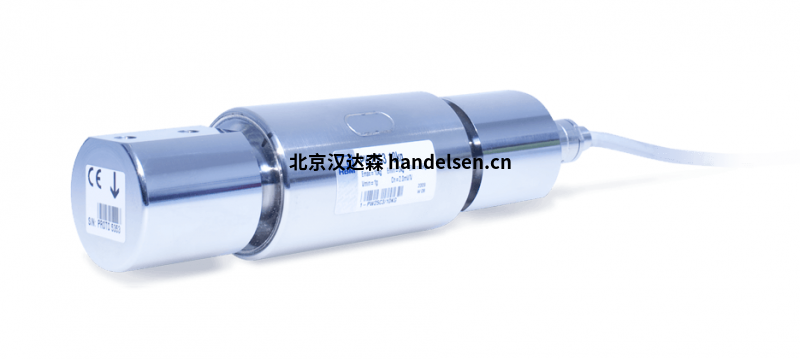

• 壓向力傳感器: 多個大量程稱重傳感器放置在鋼結構下方，并從上方加載重物。
• 拉向力稱重傳感器: 重物懸吊在一個或多個傳感器下方。

許多稱重傳感器還有其他特性，如特殊設計或特性等，這取決于不同的應用，例如，如果系統需要每天徹底清潔。 稱重傳感器需要更高的防護等級和密封性等。

稱重傳感器也可以根據信號傳輸?shù)念愋瓦M(jìn)行分類：數字稱重傳感器內置電子元件，用于處理測量結果并顯示和傳輸。 對于模擬稱重傳感器，則需要附加設備 - 測量放大器。

四個應變計固定在下面的稱重傳感器上，當施加力時發生最大的變形。 箭頭方向即為力的應用方向。

PW25

PW25P

PW29

PW29P

PW15AH

PW15B

PW15PH

SP4M

PWS

PWSE

PW4M

PW4M -OP

PW10A

PW12C

PW16A
