Burocco閥門VPFL系列特點及參數

閥座傾斜，流量系數大、一體式緊湊機構。

采用可適應特殊的腐蝕性環境的不銹鋼結構3 因此可適于各種不同的應用環境。所用部件堅固，采用自潤滑式閥桿雙導件，因此閥門工作性能可靠，可確保經過大量工作周期后也無需維護。采用了多種密封材料，因此可靈活適應不同的應用環境。采用不同規格的伺服控制器可截流高差壓液體、大行程。

靳叢偉 QQ：2853369885   手機：15810543160 電話：010-64714988-211 傳真：010-64714988-668 郵件：tk1@handelsen.cn

產品參數：

-關斷作用方式

-NC- 常閉

-NO- 常開

-DE- 雙作用

尺寸

-DN 15 - DN 200

等級

-PN 16

閥體材料

-ISI316 號不銹鋼

-微鑄工藝蠟(DN 15 - DN 100)

-鍛造與電結合板( DN 125 - DN 200)

閥座

-AISI316 號不銹鋼

連接方式

-異徑法蘭PN 6 、PN 10 、PN 16 (材質AISI304/316）

-焊接

上閥蓋

-AISI316不銹鋼

快速打開時閥塞動作為線性

-AISI316 ，帶PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡膠插件（2）

填料箱

-標準PTFE環、viton環

-填料PTFE 環( DN 15/DN 50) (NPFL)

-填料PTFE 環+ 石墨溫度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-啟動作用方式，最小4bar，最大8bar .

-材料：AISI304 鍛鋼

-氣缸? 63 、? 82 、? 118 、? 136 、? 153 、? 235

-閥桿AISI316L 軋制鋼， 采用雙導件

-密封圈: NBR 、氟橡膠

-電流設備：定位器( N C 型〉

-附件：手輪、磁傳感器、接近傳感器、微動開關盒、電磁閥、行程調節器、流量閘板

單作用方式下6bar 時的耗氣量

-Cil.Φ63 = 0,45 NI

-Cil.Φ82 = 0,70 NI

-Cil.Φ118 = 1.80 NI

-Cil.Φ136 = 3,00 NI

-Cil.Φ153 = 5.20 NI

-Cil.Φ235 = 21,90 NI

工作溫度

-30'C - + 200'C

由閥門與密封圈的類型決定

注釋

( 1 ) 根據客戶要求， 可提供其他類型的端連接.

( 2 ) 插入軟質材料可適應升高20% 的差壓.

( 3 ) 根據需要可提供雙作用式大行程伺服控制器.

有關大多數閥門的選型與規格確定情況，請聯系我公司技術部.

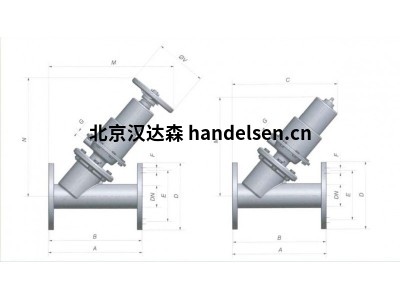

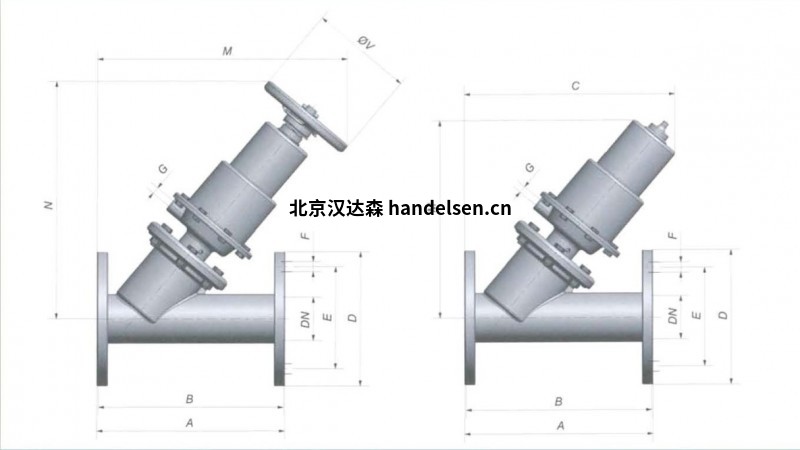

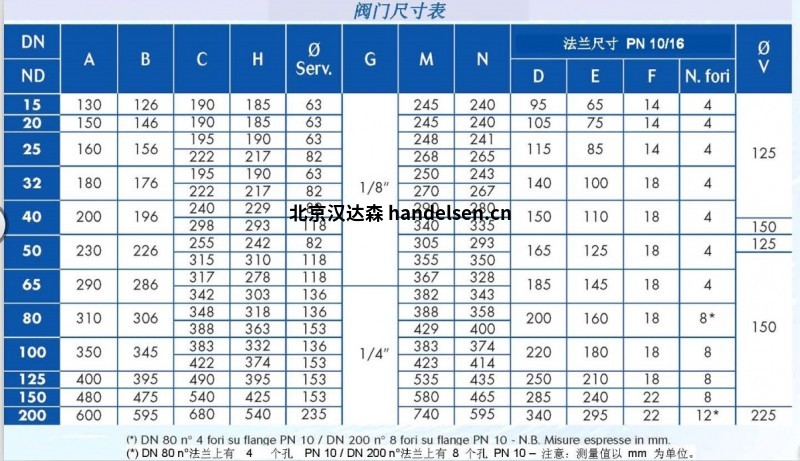

閥門尺寸表：
