產品介紹
質量流量計
KDS-K-H-PO-0-E1-0-0000
處理數據:
中號-N2
流動方向從下到上
顯示范圍0.5-5Nm³/ h
工藝溫度32°C
密度1.25 kg /m³
粘度0.0166 mPa s
過程壓力p e 6.9 bar
壓力損失12 mbar
閥門數據:

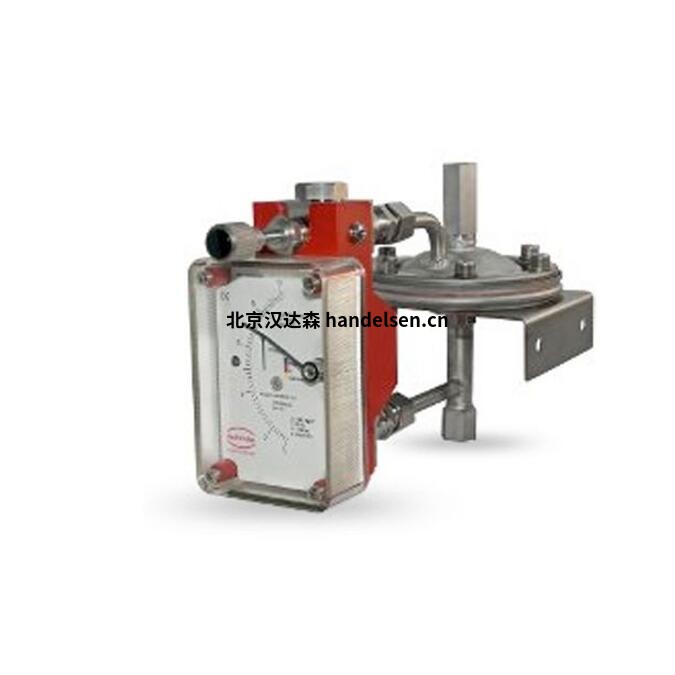

KD型KDS
小型可變面積流量計
全金屬設計
濕部件:1.4404 / 1.4571
過程連接:¼“ NPT(f)
短款(K)
水平連接
連接適配器,不帶
空氣測量范圍:180-1800 Nl / h
PTFE密封
閥上方
安裝長度90毫米
顯示部分:
電氣輸出KEI 1(NJ 1.5-6.5 N)
接近開關感應
Pepperl + Fuchs
NJ1.5-6.5-N
NAMUR開瓶器
環境溫度:-25 ... 100°C
符合標準:DIN EN 60947-5-6(NAMUR)
EN 60079-0
EN 60079-11
EMC符合:EN 60947-5-2
EC型式檢驗證書/防爆標志:
PTB 00 ATEX 2048 X
II 2G ExiaIIC T6至T1 Gb
II 2D Exib IIIC T135°C Db
需要隔離開關放大器
秤類型MB秤(中),II
II 2GD c IIC(BVS 03 ATEX H-B 113)
切換點1 [MB] 1M³/ H OPENING FALLING
測量精度的3%最終價值
應用領域
測量液體和氣體,粘性和腐蝕性介質。
應用領域:化學,石化,石油和天然氣,食品,制藥。
計量和裝載系統,也用于貿易交接
可靠度
特別堅固的傳感器外殼由鑄鐵制成,對外部振動和管道力不敏感
特殊性
同時測量質量流量,密度,溫度和體積流量。
使用蒸汽或液體進行極其廉價的加熱

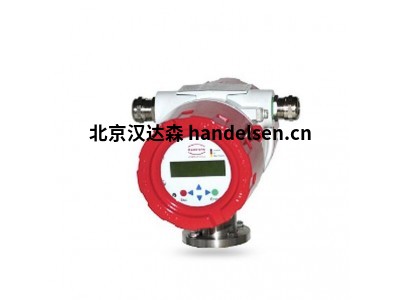

技術指標
感應器
過程連接:EN 1092,ASME B16.5,DIN2512
公稱壓力:PN40,ASME Cl150 / 300
工藝溫度:-40°C至+ 180°C
環境溫度
變送器安裝:-40°C至+ 60°C / + 80°C
單獨的變送器:-40°C至+ 100°C
防護等級:IP 65(EN60529)
用料
濕部件:1.4404(316 L)/ 1.4571(316 Ti)
外殼:鑄鐵(GGG 40.3)
CE標志:壓力設備指令2014/68 / EU
測量范圍60 kg / h至60,000 kg / h
測量誤差
液體:測量值的±0.15%/±0.05%±NP穩定性
氣體:讀數的±0.5%±NP穩定性
密度(液體):±0.005 g /cm3/±0.003 g /cm3
體積:讀數的±0.2%±NP穩定性
常用型號
Heinrichs TSK-S345BH2R5V0-0-S56-0-H
Heinrichs KDS-K-H-PO-0-E1-0-0000
Heinrichs ZUB-KAB-12K005
Heinrichs BGN-S25-309BP000-0-S50-0-H
Heinrichs BGN-S25-309BM0G0-0-S56-X-H
Heinrichs BGN-S50-321BT000-0-S50-0-H
Heinrichs BGN-S25-309BP000-0-S50-0-H
Heinrichs TSK TSK-S213RJ1U5V0-0-S21-0-H
Heinrichs BG BGN-S50-206RR0G0-0-S56-0-H
Heinrichs BMBaureihe B2000
Heinrichs BGF-S50-321BUPO0-0-S27-0-H
Heinrichs BGN-S50-321BS000-0-S56-0-H
Heinrichs BGN-S15-201RG0G0-0-S50-0-H
Heinrichs 70005629 BGN-S309BJ0F0-0-S50-X
Heinrichs TSK-K331BE1L6V0-0-S56-0-H
Heinrichs ERS-UMC4-B12A00H
Heinrichs UMC4-B12A00H
Heinrichs BGF-S321BUPO0-0-S22-0-K
