高精度 3D 測量

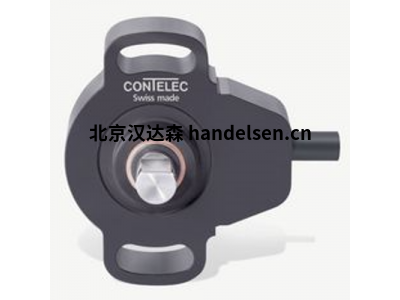

借助 Vert-X 13，Contelec 為表面多維測量探頭提供了新選擇。

使用3D測量頭對表面進行精確的多維機械測量是一項艱巨的挑戰：測量頭在x和y方向上的索引位置必須以高的精度和可重復性接近，并進行機械鎖定。

為了實現精確的角位置，以前的解決方案依賴于電位編碼器的使用。這些已經在日常使用中證明了自己，但由于其性能特征，它們只允許以5°步長構建具有索引位置的探頭 - 這一值在許多應用中是不夠的。

vert X 非接觸式技術

為了盡可能地減少分度位置的步長，建議使用基于Vert-X技術的非接觸式編碼器。電位計勝過其準確性和長期穩定性。然而，它們在標準配置中有一個缺點：由于它們緊鄰安裝在測量頭中的直流電機，偏移90°，旋轉編碼器和電機的磁鐵相互影響。這會導致信號失真和不令人滿意的結果。

為了解決這個問題，Contelec開發了一種針對3D傳感器特定需求的解決方案。這樣可以構建分度位置靜止至2.5°的測量頭，與以前的解決方案相比，這相當于步長減半。

具有有效屏蔽功能的角度傳感器

為了避免電機和編碼器磁鐵的相互影響，Contelec開發了一種有效的屏蔽?，F(xiàn)在，在電機、其他編碼器和永磁體附近也可以進行靈敏和高精度的角度測量。

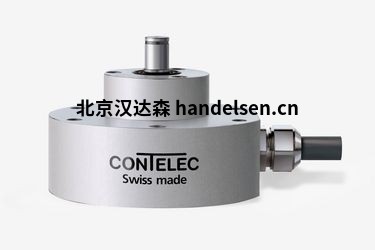

實施了一種解決方案，不僅可以在的vert-X 13設計中實現，還可以擴展到帶有安裝軸的較大角度傳感器。Contelec的解決方案是一種新的磁體配置，或?qū)h(huán)形磁體集成到具有集成軸的鐵磁旋轉體中（“鐘形設計”）。

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

環形磁鐵的磁場被旋轉體有效地捆綁在一起，使得磁鐵對外部的干擾小化，并且?guī)缀醪粫?huì)與磁屏蔽編碼器外殼發生任何相互作用。

一方面，潛在的磁滯效應甚至不會發生。另一方面，鐵磁外殼的整個飽和場強度可用于記錄外部干涉場。這樣可以有效地屏蔽甚至升高的干擾場，例如由電機引起的干擾場。干涉場靈敏度可降低 5 倍。
