AMCI絕對模擬旋轉軸編碼器DC60

AMCI絕對模擬旋轉軸編碼器DC60

　　IP67 評級

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　60mm 外殼，帶 2.65" 法蘭坐騎或 58mm 伺服安裝

　　當前輸出(4 至 20mA 或 0 至 20mA)或電壓輸出(0 至 10Vdc)

　　粉涂層鋁或不銹鋼外殼，具有卓越的耐用性

　　適合高沖擊應用 - 經得起機械沖擊和振動

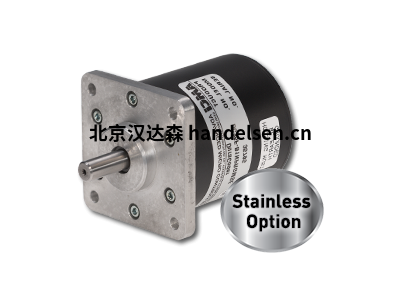

　　AMCI DC60 絕對模擬多轉旋轉軸編碼器

　　DC60 DuraCoder 是一款新型重型絕對模擬多轉旋轉軸編碼器，可在多個轉彎處提供模擬電流或模擬電壓輸出。

　　單位可以訂購與全面輸出在 1 到 1，024 之間的任意數量的轉彎。模擬輸出具有 16 位分辨率，而不考慮編碼的轉彎次數。

　　DC60 基于 DuraCoder 卓越的耐用性和價值基礎，最初設計用于戶外過程控制應用。IP67 額定鋁殼和基于解析器的傳感技術等功能有助于 DuraCoder 的故障安全可靠性，使其成為水力發電、水處理或凈水設施的最佳選擇。

　　當客戶在連續的機械沖擊和振動環境中需要可靠的絕對模擬多轉旋轉軸編碼器性能，并暴露于空氣和液體傳播的污染物時，選擇就很容易了 - DuraCoder。

　　AMCI 的 DuraCoder 旋轉軸編碼器基于解析器，提供最重的職責 2.5 英寸旋轉軸編碼器，可在任何地方使用。幾個功能使這個旋轉編碼器系列不同于競爭：即其節約成本的耐用性、現場可編程性和廣泛的應用范圍。

　　省油耐用性

　　基于解析器的可靠性

　　現場可編程輸出分辨率

　　廣泛的應用

　　更多。。。

　　AMCI 基于解析器的旋轉軸編碼器在知名機器制造商和成功的系統集成商中贏得了"防彈"聲譽。

　　AMCI 杜拉科德產品線擁有高達 IP67 評級。提供實心軸和輪轂軸版本，兩種類型都采用超大雙排軸承，支持軸負載高達 100 磅的徑向 / 50 磅軸。

　　規格機械規格

　　DC60 絕對模擬多轉旋轉軸編碼器

　　軸：- 0.375" dia x 0.884" 長， w / 0.047"

　　x 0.77" 平 - 0.250" dia x 0.884" 長， w/ 0.033" x 0.77" 平

　　- 6 毫米 dia

　　x 10.25 mm 長， w/ 0.3 毫米 x 9.5 毫米平 - 10 毫米 dia x 20.25 毫米長， w/ 0.5 毫米 x 19.5 毫米平

　　軸加載：軸向：20 磅(89N)

　　徑向：40 磅(178 N)

　　軸承壽命，最大軸負荷最低為 2x10×9 轉

　　開始扭矩：2.0 盎司(1.41 N 厘米)最大 # 25 攝氏度

　　慣性時刻：6.0 x 10×4 盎司秒×2 (43.2 X 10×6 千克厘米-秒=2)

　　重量：1.3 磅(0.59 千克)

　　住房：粉涂層鋁或不銹鋼外殼

　　交配連接器和繩帶(單獨出售)

　　以下交配連接器可從 AMCI 獲得。請注意，任何具有正確編碼和聯系人的商業可用的 M12 連接器都可以使用。

　　AMCI 部分編號描述

　　MS-37女性，A編碼，8個聯系人。螺絲終端連接。

　　6 至 8 毫米 dia. 電纜。最大 20 AWG

　　線 dia. 直， IP67 額定時正確安裝

　　AMCI 提供以下線帶，用于 DC60

　　AMCI 部分編號描述

　　CNFL-5M成型線。5米長。

　　直 M12 8 引腳 A

　　編碼到飛行引線 IP67 額定值時正確安裝。

　　連接器位置 + 皮納特：

　　DC60 單元上使用 8 個針、A 編碼的男性 M12 連接器。它位于單元的背面或側面。此連接器是圖爾克歐元最高速 FS 8 或等效。連接器的切口如下所示。

　　圖爾克 Fs 8 或等式。針描述

　　1+直流電源輸入

　　2直流返回 (GND)

　　3預設到零輸入

　　4無功能，連接到直流返回

　　5模擬輸出

　　6無功能，連接到直流返回

　　7方向控制輸入

　　8直流返回 (GND)

　　電氣規格

　　DC60 絕對模擬多轉旋轉軸編碼器

　　操作電壓最高 10 至 30 Vdc

　　電源要求1.0 W

　　最大 30 mA @ 24 Vdc 典型

　　值是運行功率，不包括模擬輸出提供的電流。

　　位置分辨率16 位(65，536 中的 1 部分)

　　位置更新時間1.6 毫秒

　　可用輸出類型0 到 10Vdc，0 到 20mA，或 4 到 20mA

　　最大輸出沉降時間在最小輸出和最大輸出之間切換時為 50 微秒

　　增加計數的方向通過將方向控制輸入引腳

　　(引腳 7)短做空到直流返回，可以將查看軸的默認 CW 設置為 CCW 增加。

　　零位置可以通過將預設脈沖到零輸入引腳(引腳 3)從直流返回到打開電路或 +DC 電源來設置。最低脈沖寬度為 2，000 毫秒。

　　環境規范

　　DC60 絕對模擬多轉旋轉軸編碼器

　　外殼：IP67

　　休克：50 G's 表示 11 mSec

　　振動：20 克， 5 至 2，000 赫茲

　　工作溫度：-40° C 至 +85° C 標準
